¿Qué considerar al comprar pantallas para pozos de agua?

¿Está perdiendo eficiencia de la bomba o tiene arena constante en el agua? Seleccionando lo incorrecto La pantalla de pozo de agua puede arruinar toda su inversión en perforación. Esta guía ayuda a los ingenieros y gerentes de adquisiciones a elegir la pantalla ideal para evitar fallas. Aprenderá factores técnicos, geológicos y mecánicos clave para maximizar la vida útil de su pozo.



Conclusiones clave

●  Coincidencia de forma: Siempre alinee los tamaños de las ranuras con el análisis de tamiz del sitio para evitar el bombeo de arena o el flujo restringido.

●  Control de flujo: Mantenga la velocidad de entrada por debajo de 0,1 pies/s para minimizar la corrosión en el fondo del pozo y la acumulación de incrustaciones.

●  Resistencia estructural: Equilibre el área abierta con alta resistencia al colapso y resistencia a la tracción para instalaciones profundas.

●  El material importa: elija la aleación adecuada basándose en pruebas químicas de agua para evitar fallas estructurales prematuras.

●  Variedad de diseños: El alambre de cuña con ranura continua proporciona la máxima eficiencia en comparación con la ranura de puente o la tubería perforada.



Especificaciones técnicas clave a evaluar al comprar pantallas para pozos de agua

Fuerza de colapso y presión hidrostática

Los entornos del fondo de pozo ejercen fuerzas físicas masivas sobre los equipos instalados. A La rejilla para pozos de agua debe resistir la presión hidrostática de la columna de agua combinada con el peso cambiante del suelo de sobrecarga. Esta resistencia se conoce como fuerza de colapso.

Los ingenieros deben calcular estas fuerzas de pozos profundos durante la fase de diseño. No se puede simplemente maximizar el área abierta sin considerar la integridad estructural. Una fuerte caída crea un alto diferencial de presión a través de la pared de la pantalla. Si la pared es demasiado delgada o las ranuras son demasiado anchas, la rejilla puede aplastarse hacia adentro, provocando una falla total del pozo.

Nota: Las instalaciones profundas requieren un equilibrio preciso entre el área abierta alta y el espesor de la pared estructural para soportar cambios impredecibles de la formación.

Análisis del tamaño de las ranuras y de la formación del acuífero

Seleccionar el tamaño de apertura de ranura adecuado es la decisión más crítica en el proceso de adquisición. Esta elección debe basarse en un análisis físico de tamiz de los materiales de formación recolectados durante la perforación. Si las ranuras son demasiado grandes, la arena pasará por alto la pantalla. Esta arena bombea directamente a su sistema, erosionando los impulsores y obstruyendo las válvulas.

Por el contrario, elegir ranuras demasiado pequeñas restringe el flujo natural de agua. Este error aumenta la reducción y eleva significativamente las facturas de energía. Los ingenieros deben apuntar a un tamaño de ranura que retenga los materiales de formación más gruesos y al mismo tiempo permita que las partículas más finas salgan de manera segura durante el desarrollo.

Porcentaje de área abierta y velocidad del flujo

El porcentaje de área abierta representa el total de todas las aberturas de ranuras en relación con el área de la superficie exterior de la tubería. Maximizar este porcentaje mejora directamente la eficiencia hidráulica del pozo. El área abierta alta garantiza que el agua entre en la zona de la pantalla con una resistencia mínima.

Controlar la velocidad de entrada es esencial para la salud del pozo a largo plazo. Debe mantener esta velocidad por debajo del umbral estándar de la industria de 0,1 pies/s (0,03 m/s). Exceder esta velocidad crea condiciones de flujo turbulento. La alta turbulencia acelera la incrustación de minerales y el desgaste por fricción localizado a lo largo de los bordes del metal.

Capacidad de carga de tracción para instalaciones profundas

Los pozos profundos requieren largas sartas de tuberías suspendidas dentro del pozo. Las secciones superiores de la cuerda de la pantalla deben soportar todo el peso de los componentes que cuelgan debajo de ellas. Esta configuración incluye las cribas inferiores, las trampas de arena, las tuberías ascendentes y la pesada bomba sumergible.

La evaluación de la capacidad de carga de tracción evita que la cuerda se rompa durante la instalación o los tirones de mantenimiento posteriores. Los diseñadores deben aplicar un factor de seguridad de al menos 2,0 a la resistencia máxima a la tracción. Este margen de seguridad tiene en cuenta los golpes repentinos o la resistencia a la fricción que se encuentran al bajar el equipo a agujeros profundos.

Diámetro del tamiz y espacio libre de la bomba

El diámetro nominal de su pantalla determina el espacio físico disponible para el suministro de agua y la instalación de la bomba. Debe proporcionar un espacio amplio para el motor y la carcasa de la bomba sumergible. Los ajustes apretados restringen el flujo de agua de refrigeración alrededor del motor de la bomba, lo que provoca sobrecalentamiento.

La optimización de la eficiencia hidráulica requiere hacer coincidir el diámetro de la pantalla con el rendimiento esperado del pozo. Un diámetro mayor aumenta la superficie total disponible para la entrada de agua. Esta configuración reduce la velocidad de entrada, reduce la caída y extiende la vida operativa general del equipo de bombeo.

Selección de materiales: corrosión versus presupuesto

La química del agua dicta qué material debe comprar para lograr la vida útil deseada. El acero al carbono es económico pero falla rápidamente en ambientes corrosivos. Los termoplásticos como el PVC resisten completamente la corrosión, pero carecen de la resistencia necesaria para aplicaciones profundas.

El acero inoxidable ofrece el equilibrio más confiable entre resistencia y durabilidad. El grado 304 maneja eficazmente aplicaciones básicas de agua dulce. Si las pruebas de agua muestran niveles altos de cloruro, oxígeno disuelto o sulfuro de hidrógeno, actualizar al grado 316L o acero dúplex evita las picaduras.

Conexiones finales e integridad conjunta

Las uniones entre las secciones de la pantalla deben ser tan fuertes como el propio cuerpo de la pantalla. Las conexiones desalineadas o débiles pueden fallar durante la instalación, lo que permite que el material empaquetado con grava arruine el sistema. Debe elegir un tipo de conexión que se ajuste a las capacidades específicas de su equipo de perforación.

Las juntas roscadas al ras ofrecen perfiles exteriores lisos que se instalan fácilmente dentro de carcasas herméticas. Los anillos de soldadura proporcionan un sello permanente y de alta resistencia, pero requieren técnicos de soldadura capacitados en la plataforma de perforación. Los acoplamientos macho y hembra permiten un montaje rápido y al mismo tiempo mantienen una verdadera alineación vertical en el orificio.



Elija el tipo correcto de rejillas para pozos de agua para su aplicación

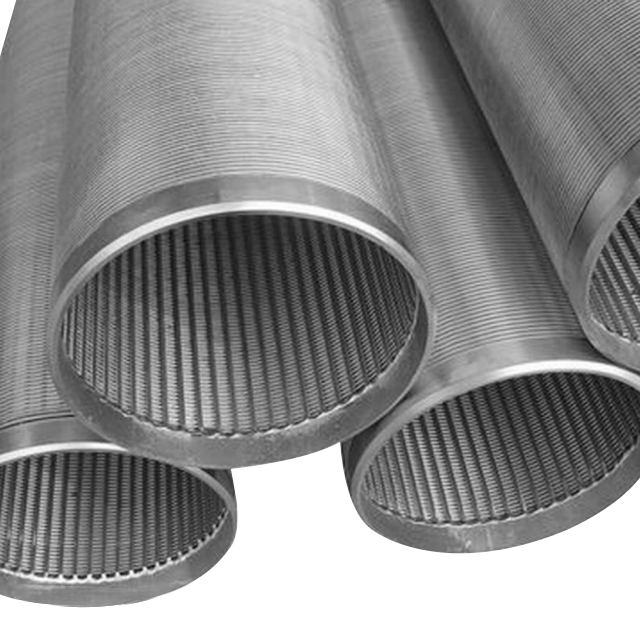

Cribas de alambre de cuña con ranura continua (alambre en V)

Las cribas de alambre tipo cuña con ranura continua son el principal estándar de la industria para pozos de alto rendimiento. Cuentan con un alambre único en forma de V enrollado alrededor de varillas de soporte longitudinales internas. El borde estrecho del cable mira hacia afuera, creando ranuras que se ensanchan hacia adentro, hacia el centro de la tubería.

Esta geometría específica crea un efecto de autolimpieza. Cualquier partícula lo suficientemente pequeña como para pasar el borde exterior de la ranura cae libremente dentro de la pantalla sin quedar atrapada. Estas mallas ofrecen el mayor porcentaje de área abierta, lo que las hace perfectas para sistemas industriales, municipales y agrícolas grandes.

Pantallas de ranura de puente

Las rejillas de ranura tipo puente son una alternativa rentable para pozos de profundidad media. Los operadores los fabrican perforando ranuras escalonadas en láminas de acero planas, que luego enrollan y sueldan para formar tuberías. El diseño elevado crea una abertura en forma de puente que parece una pequeña rejilla.

Este diseño ofrece una excelente resistencia mecánica porque gran parte de la masa de acero original permanece intacta. Se desempeñan bien en sistemas llenos de grava y formaciones que contienen arena gruesa o grava. Sin embargo, su menor área abierta los hace menos eficientes para proyectos de alta capacidad.

Pantallas de tubería ranuradas o perforadas

Las tuberías ranuradas o perforadas representan la opción más básica disponible para la filtración de agua. Los trabajadores los crean fresando o cortando con soplete líneas horizontales o verticales en carcasas estándar de acero o plástico. Proporcionan una solución de bajo coste para instalaciones poco profundas.

Estas tuberías tienen importantes limitaciones en aplicaciones profesionales. El proceso de corte deja bordes ásperos que atrapan partículas y provocan obstrucciones frecuentes. Ofrecen un porcentaje de área abierta muy bajo, lo que fuerza una alta velocidad del agua a través de las aberturas y provoca una rápida incrustación.

Analizar la química del agua de fondo de pozo y los factores ambientales

Evaluación de la agresividad del agua y los niveles de pH

Antes de finalizar cualquier pedido de equipo, es obligatorio realizar un análisis de laboratorio completo de la química del agua subterránea del sitio. El agua ácida con un pH inferior a 6,5 ​​acelera la corrosión galvánica uniforme en metales de acero estándar. Los ambientes altamente alcalinos también pueden dañar capas protectoras de óxido específicas.

El agua corrosiva hace que las finas ranuras se degraden y se ensanchen con el tiempo. Esta falla estructural permite que la arena ingrese libremente a la zona del pozo. La elección de opciones de acero inoxidable de alta calidad evita estas picaduras localizadas, protegiendo su activo de infraestructura durante décadas.

Potencial de incrustación y descamación

Las altas concentraciones de minerales como hierro, manganeso y carbonato de calcio crean un riesgo de incrustaciones minerales. Cuando el agua subterránea pasa a través de las aberturas de las ranuras, la caída repentina de presión hace que estos minerales precipiten de la solución.

Los depósitos de sarro resultantes tapan físicamente las aberturas, asfixiando la producción de agua. Si su análisis de agua muestra una alta dureza o cargas minerales, elija un perfil de pantalla que tolere una rehabilitación química agresiva. El diseño debe resistir tratamientos regulares de lavado con ácido sin disolver el metal subyacente.

Riesgos microbianos y de contaminación biológica

Las bacterias oxidantes del hierro prosperan en ambientes donde el agua subterránea dulce se encuentra con zonas oxigenadas. Estos organismos crean una biopelícula espesa y viscosa que cubre las superficies de la pantalla y tapa la formación del acuífero justo fuera de la pared de la tubería.

La bioincrustación restringe la ingesta de agua, aumenta el consumo de la bomba y provoca corrosión microbiana localizada. La especificación de perfiles lisos y con ranuras continuas reduce las áreas de superficie donde las bacterias pueden anclarse. Esta elección de diseño hace que los tratamientos periódicos de desinfección y limpieza física sean mucho más efectivos.



Alinear la selección de pantalla con los métodos de perforación y terminación

Pozos desarrollados naturalmente versus pozos llenos de filtros

Su elección del método de finalización dicta directamente cómo dimensiona sus espacios de admisión. En los pozos desarrollados naturalmente, los perforadores instalan la pantalla directamente contra la formación nativa. Utilizan oleadas de alta velocidad para arrastrar arena fina a través de las ranuras, dejando una zona natural de grava gruesa alrededor de la tubería.

Los pozos empaquetados con filtro utilizan un paquete de arena o grava diseñado que se coloca en el espacio anular entre la pared del pozo y la pantalla. En esta configuración, debe seleccionar el tamaño de la ranura para retener el 90% o más del medio filtrante artificial en lugar de los suelos de formación nativos.

Manejo del estrés de la instalación y técnicas de desarrollo de pozos

La instalación de una cuerda de criba somete las piezas metálicas a un estrés físico severo. El conjunto se empuja, se tuerce y se baja a lo largo de largos pozos, donde podría raspar los salientes de roca dura. Los materiales deben poseer la resistencia estructural para soportar estas fuerzas mecánicas.

Además, las técnicas dinámicas de desarrollo de pozos, como los chorros de alta velocidad, las oleadas o el levantamiento de aire comprimido, crean pulsos de presión extrema. Las tuberías baratas o de paredes delgadas pueden colapsar durante estos agresivos procedimientos de limpieza. La compra de componentes resistentes garantiza que su sistema sobreviva intacto al desarrollo.



Evalúe los costos del ciclo de vida a largo plazo frente al precio de adquisición inicial

CapEx vs. OpEx en el rendimiento de los pozos de agua

Los agentes de adquisiciones a menudo sólo consideran el gasto de capital inicial (CapEx) cuando compran componentes de pozo. Elegir una opción más económica con un área abierta baja ahorra dinero por adelantado. Sin embargo, esta elección obliga a la bomba a trabajar más para sacar agua a través de aberturas restringidas.

Este aumento de la fricción hidráulica da como resultado una mayor reducción y un mayor consumo de energía. La electricidad adicional necesaria para hacer funcionar la bomba durante su vida útil genera enormes gastos operativos (OpEx). Estos costos continuos eclipsan rápidamente cualquier ahorro inicial logrado mediante la compra de materiales baratos.

Mantenimiento, vida útil del pozo y frecuencia de rehabilitación

Las mallas de baja calidad o mal combinadas requieren limpieza frecuente, lavado químico y rehabilitación mecánica para mantener el rendimiento de la producción de agua. Cada intervención de mantenimiento requiere tirar de la bomba, lo que detiene las operaciones de las instalaciones e incurre en costosos honorarios de los contratistas.

Invertir en componentes de primera calidad y resistentes a la corrosión garantiza un activo estable y de alto rendimiento que puede funcionar sin problemas durante treinta a cincuenta años. Seleccionar el producto adecuado desde el principio minimiza el tiempo de inactividad de emergencia y elimina el costo catastrófico de perforar un pozo de reemplazo prematuramente.



Cumplimiento, estándares de fabricación y control de calidad

Verificación de Normas Industriales y de Materiales

Las adquisiciones industriales requieren un estricto cumplimiento de los estándares internacionales de fabricación para garantizar la seguridad del desempeño. Los proveedores confiables construyen sus productos de acuerdo con puntos de referencia de ingeniería definidos. Debe buscar verificación de cumplimiento de organizaciones como ISO, ASTM o DIN.

Estas normas dictan tolerancias exactas para el espesor de la pared, la rectitud y los límites de tracción. La compra de materiales que carecen de estas designaciones verificadas introduce riesgos importantes en su proyecto de perforación. Los productos certificados garantizan que los artículos entregados en su lugar de trabajo coincidan exactamente con sus especificaciones de ingeniería.

Certificaciones para aplicaciones de agua potable

Si su pozo suministra agua potable a redes municipales o plantas procesadoras de alimentos, la seguridad del material no es negociable. Los componentes no deben filtrar metales pesados, estabilizadores químicos o toxinas al suministro de agua.

Asegúrese de que todas las piezas hayan recibido la certificación NSF/ANSI Estándar 61 o aprobaciones sanitarias locales equivalentes para uso de agua potable. Esta certificación confirma que los plásticos, las aleaciones y los fundentes de soldadura utilizados durante la fabricación son seguros para los sistemas públicos de agua.

Protocolos de prueba del fabricante

Un proveedor de calidad no depende únicamente de las inspecciones visuales. Utilizan rigurosos protocolos de pruebas no destructivas (NDT) para verificar la integridad estructural de cada unión y línea de soldadura antes del envío.

Solicite a su proveedor documentación sobre comprobaciones de tolerancia de ranuras, pruebas de soldadura ultrasónica y verificación de resistencia al colapso. Recibir estos informes de prueba certificados brinda a los equipos de ingeniería la confianza de que el equipo funcionará de manera confiable bajo estrés profundo en el fondo del pozo.



Conclusión

Elegir el equipo adecuado requiere un equilibrio entre análisis geológico, diseño estructural y planificación de la química del agua. Xinlu Wire Mesh ofrece opciones de pantallas para pozos de agua de alta calidad diseñadas para optimizar el flujo y resistir la corrosión en entornos exigentes. Sus diseños de ranura continua fabricados con precisión ofrecen excelente área abierta y resistencia mecánica, lo que ayuda a las operaciones industriales y municipales a minimizar la reducción y reducir los costos de bombeo a largo plazo. Asociarse con un fabricante experimentado garantiza que reciba orientación técnica confiable y materiales certificados adaptados a sus condiciones de perforación específicas.



Preguntas frecuentes

P: ¿Cuál es el principal beneficio de una rejilla de pozo de agua de ranura continua?

R: Una rejilla de pozo de agua con ranura continua maximiza el porcentaje de área abierta para reducir la velocidad de entrada del agua y evitar obstrucciones.

P: ¿Cómo afecta la química del agua a la selección de mi filtro para pozos de agua?

R: El agua corrosiva o ácida degrada los metales de baja calidad, lo que requiere materiales de malla de acero inoxidable o plástico de primera calidad para los pozos de agua.

P: ¿Por qué es importante la velocidad de la ranura al comprar una rejilla para pozo de agua?

R: Mantener la velocidad de la ranura por debajo de 0,1 pies/s reduce la fricción, previene la incrustación de minerales y extiende la vida útil de la rejilla para pozos de agua.

P: ¿Puede una malla de pozo de agua de área abierta alta reducir los costos de energía?

R: Sí, un diseño abierto permite un flujo fácil, lo que reduce la caída de la bomba y los costos eléctricos del sistema.
