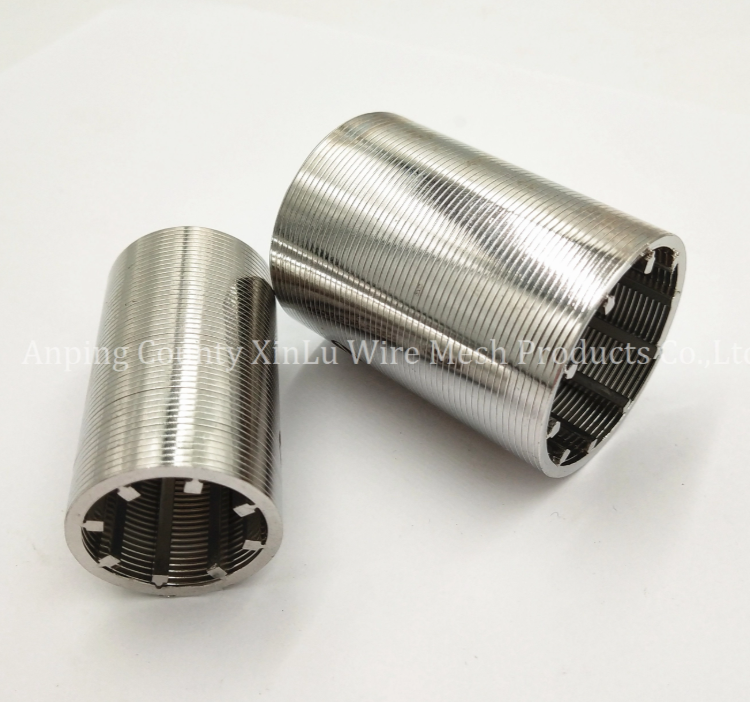

ตลับกรองลวดลิ่มกลมบริสุทธิ์เป็นองค์ประกอบการกรองโลหะทั้งหมดที่สร้างขึ้นด้วยสายไฟรูปตัว V ที่พันเป็นเกลียวรอบแท่งรองรับภายใน การกำหนด 'ทรงกลมบริสุทธิ์' หมายถึงค่าเผื่อความร่วมศูนย์ที่แน่นหนาซึ่งคงไว้ในระหว่างการผลิต โดยมีการเปลี่ยนแปลงเส้นผ่านศูนย์กลางภายนอกภายใน ±0.2 มม. ตลอดความยาวของคาร์ทริดจ์ทั้งหมด ความพอดีที่แม่นยำนี้ช่วยป้องกันการเลี่ยงระหว่างซีลตลับและตัวกรอง
การผลิตใช้เทคโนโลยีการเชื่อมแบบเหนี่ยวนำเพื่อเชื่อมจุดตัดของลวดแต่ละเส้นเข้าด้วยกัน ทำให้เกิดโครงสร้างช่องที่ต่อเนื่องกันโดยไม่มีส่วนที่ยื่นออกมาจากรอยเชื่อม พื้นผิวเรียบสม่ำเสมอป้องกันการสะสมของเส้นใยและช่วยให้เค้กไหลออกได้อย่างสมบูรณ์ในระหว่างรอบการล้างย้อน คาร์ทริดจ์เหล่านี้ต่างจากตาข่ายทอหรือองค์ประกอบไฟเบอร์เผาผนึกไม่มีสื่อภายในที่สามารถเคลื่อนย้ายหรือขนถ่ายระหว่างแรงดันไฟกระชาก
โปรไฟล์ลวดรูปตัว V จะสร้างช่องที่แคบลงไปยังพื้นผิวต้นน้ำ เพื่อให้มั่นใจว่าอนุภาคทั้งหมดที่มีขนาดเล็กกว่าช่องเปิดของช่องจะทะลุผ่านองค์ประกอบได้อย่างสมบูรณ์ การออกแบบนี้ให้อัตราการกรองที่สม่ำเสมอทั่วทั้งพื้นผิวคาร์ทริดจ์ โดยไม่มีการเปลี่ยนแปลงขนาดรูพรุนดังที่เห็นในสื่อไฟเบอร์แบบสุ่ม
โครงสร้างโลหะทั้งหมดช่วยให้สามารถทำงานได้ที่อุณหภูมิสูงถึง 480°C ขึ้นอยู่กับเกรดวัสดุ โดยไม่มีการลดการสลายตัวเนื่องจากความร้อนของประสิทธิภาพการกรอง คาร์ทริดจ์ทนทานต่อการล้างย้อนและการทำความสะอาดด้วยสารเคมีซ้ำๆ โดยให้อายุการใช้งานยาวนานกว่าไส้กรองแบบใช้แล้วทิ้ง 5-10 เท่าในการใช้งานทางอุตสาหกรรมอย่างต่อเนื่อง
ข้อมูลจำเพาะ |
รายละเอียด |
|---|---|
เส้นผ่านศูนย์กลางมาตรฐาน |
20 มม. 25 มม. 32 มม. 34 มม. 36 มม. 42 มม. 45 มม. 60 มม. 75 มม. 80 มม. 95 มม. 100 มม. 114 มม. 120 มม. |
ช่วงขนาดสล็อต |
0.03มม. - 30มม |
ช่วงความแม่นยำในการกรอง |
0.05มม. - 15มม |
ความยาวตลับหมึกสูงสุด |
6 เมตร |
ทิศทางการไหลที่มีอยู่ |
ภายนอกสู่ภายใน จากภายในสู่ภายนอก |
การเชื่อมต่อปลายมาตรฐาน |
แหวนเชื่อม ข้อต่อเกลียว หน้าแปลน |
เทคนิคการเชื่อม |
การเชื่อมแบบเหนี่ยวนำอย่างต่อเนื่อง |
อุณหภูมิในการทำงานสูงสุด |
480°C (ขึ้นอยู่กับวัสดุ) |
แรงดันต่างสูงสุด |
1.0MPa |
คาร์ทริดจ์เหล่านี้เข้ากันได้กับขนาดตัวกรองอุตสาหกรรมส่วนใหญ่จากผู้ผลิตรายใหญ่ เส้นผ่านศูนย์กลางมาตรฐานจะแทนที่องค์ประกอบตัวกรองขนาด 1, ขนาด 2 และขนาด 3 ทั่วไปโดยตรงโดยไม่ต้องดัดแปลงตัวเรือน การติดตั้งทั่วไป ได้แก่ :
ระบบกรองทำความสะอาดตัวเองอัตโนมัติ
ระบบกรองเทียนสำหรับการแปรรูปทางเคมี
การกรองน้ำมันบริโภคและไบโอดีเซล
การใช้กับดักเรซินในการบำบัดน้ำ
การฟื้นตัวของตัวเร่งปฏิกิริยาในกระบวนการปิโตรเคมี
การกรองยาและเครื่องดื่ม
การกรองน้ำหล่อเย็นด้านข้าง
การกรองน้ำมันไฮดรอลิกในเครื่องจักรกลหนัก
การเชื่อมต่อสิ้นสุดอาจระบุด้วยอุปกรณ์อะแดปเตอร์ 222, 226 หรือแบบกำหนดเองเพื่อให้ตรงกับฮาร์ดแวร์ที่มีอยู่ ปะเก็น EPDM, Viton หรือ PTFE มีจำหน่ายสำหรับความเข้ากันได้ทางเคมี
โดยทั่วไปรอบการล้างย้อนจะใช้เวลา 10-15 วินาทีด้วยความเร็วการไหล 1.5-2.0 ม./วินาที ผ่านพื้นผิวตัวกรองเพื่อกำจัดของแข็งที่สะสมอยู่ การทำความสะอาดสารเคมีด้วยสารละลายโซดาไฟหรือกรด 2-5% ช่วยขจัดคราบอินทรีย์หรือแร่ธาตุโดยไม่ทำลายโครงสร้างลวดลิ่ม
ภายใต้การทำงานอย่างต่อเนื่องโดยมีการกรองล่วงหน้าที่เหมาะสมและการทำความสะอาดเป็นประจำ อายุการใช้งานจะอยู่ที่ 2-5 ปีในการใช้งานน้ำส่วนใหญ่ และ 1-3 ปีในการให้บริการกระบวนการทางเคมี คาร์ทริดจ์ไม่แสดงการเสื่อมประสิทธิภาพการกรองเมื่อเวลาผ่านไป เนื่องจากขนาดของช่องยังคงไม่เปลี่ยนแปลงตลอดอายุการใช้งานของผลิตภัณฑ์
ระดับการกรองจะถูกเลือกตามอนุภาคที่เล็กที่สุดที่ต้องกำจัดออก สำหรับการใช้งานที่สำคัญ แนะนำให้ทำการทดสอบนำร่องในสถานที่โดยมีหลายขนาดช่องเพื่อกำหนดสมดุลที่เหมาะสมที่สุดระหว่างประสิทธิภาพการกรองและช่วงเวลาการบริการ
คาร์ทริดจ์ที่มีขนาดเท่ากันจะแทนที่ชิ้นส่วนโลหะแบบใช้แล้วทิ้งและถาวรส่วนใหญ่โดยตรง โดยที่การกำหนดค่าการเชื่อมต่อปลายตรงกัน อัตราการไหลอาจแตกต่างกันเนื่องจากการเปลี่ยนแปลงของพื้นที่เปิด
ปะเก็น EPDM มาตรฐานเหมาะกับน้ำและสารเคมีอ่อน แนะนำให้ใช้ Viton สำหรับไฮโดรคาร์บอนและการใช้งานที่อุณหภูมิสูง ในขณะที่ PTFE ให้ความเข้ากันได้กับกรดและตัวทำละลายเข้มข้น
เส้นผ่านศูนย์กลางและความยาวมาตรฐานมีจำหน่ายในปริมาณต่ำเพียง 1 หน่วย มิติข้อมูลที่กำหนดเองทั้งหมดต้องมีคำสั่งซื้อขั้นต่ำ 10 หน่วย โดยมีระยะเวลารอคอยในการผลิต 21 วัน
