تنتج شركة Anping County Xinlu Wire Mesh Products Co., Ltd. أنابيب غربال ملفوفة بالأسلاك للتحكم في الرمال، وترشيح المياه، وتطبيقات الفصل الصناعي. يتم تصنيع هذه الأنابيب من خلال عملية لف دقيقة، حيث يتم ربط الأسلاك الملفوفة ذات الشكل مع قضبان الدعم الداخلية لتشكيل هيكل ترشيح ذو فتحة مستمرة. تغطي التفاصيل التالية خصائص المنتج ومواصفاته وسيناريوهات التطبيق لدعم المشتريات التجارية واختيار المشروع.

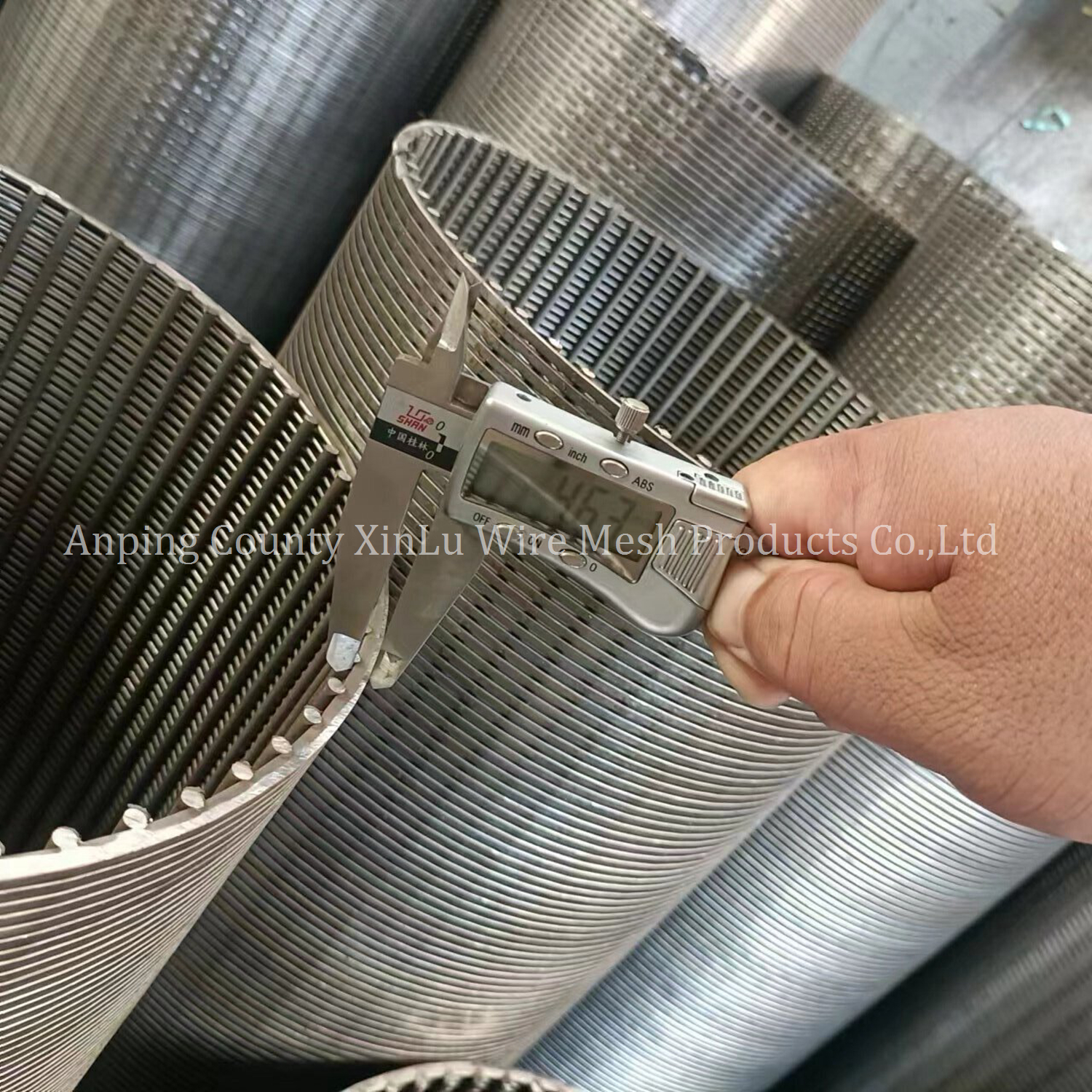

يعتمد أنبوب الغربلة المغلف بالسلك هيكلًا من سلك إسفين ملفوف على شكل حرف V (حجر الزاوية) حول قضبان دعم دائرية. يتم تثبيت كل سلك لف على قضبان الدعم عند نقاط الاتصال، مما يشكل جسم شاشة أنبوبي صلب. تخلق الفتحة على شكل حرف V فتحة أوسع على السطح الداخلي وفتحة أضيق على السطح الخارجي، مما يسمح للسائل بالمرور مع تقليل خطر انحباس الجسيمات داخل الفتحة. يدعم هذا الهيكل التدفق المستمر للسوائل مع انخفاض تردد التوصيل في سيناريوهات فصل المواد الصلبة والسائلة.
يُشار إلى هذا المنتج أيضًا من قبل المشاركين في الصناعة باسم أنبوب الغربلة الإسفيني الأساسي، وأنبوب الغربلة السلكي على شكل V، وأنبوب الغربلة للتحكم في الرمل، وأنبوب الغربلة السلكي المجلفن.
يوفر تصميم الفتحة المستمرة مساحة مفتوحة ثابتة عبر سطح الأنبوب. يتم التحكم في أبعاد الفتحة ضمن التفاوتات المحددة للحفاظ على أداء ثابت للاحتفاظ بالجسيمات. يقلل شكل الفتحة على شكل حرف V من نقاط الاتصال بين الجسيمات الصلبة وحافة الفتحة، مما يقلل من احتمالية الانسداد ويدعم معدلات التدفق المستقرة خلال فترات التشغيل الممتدة.

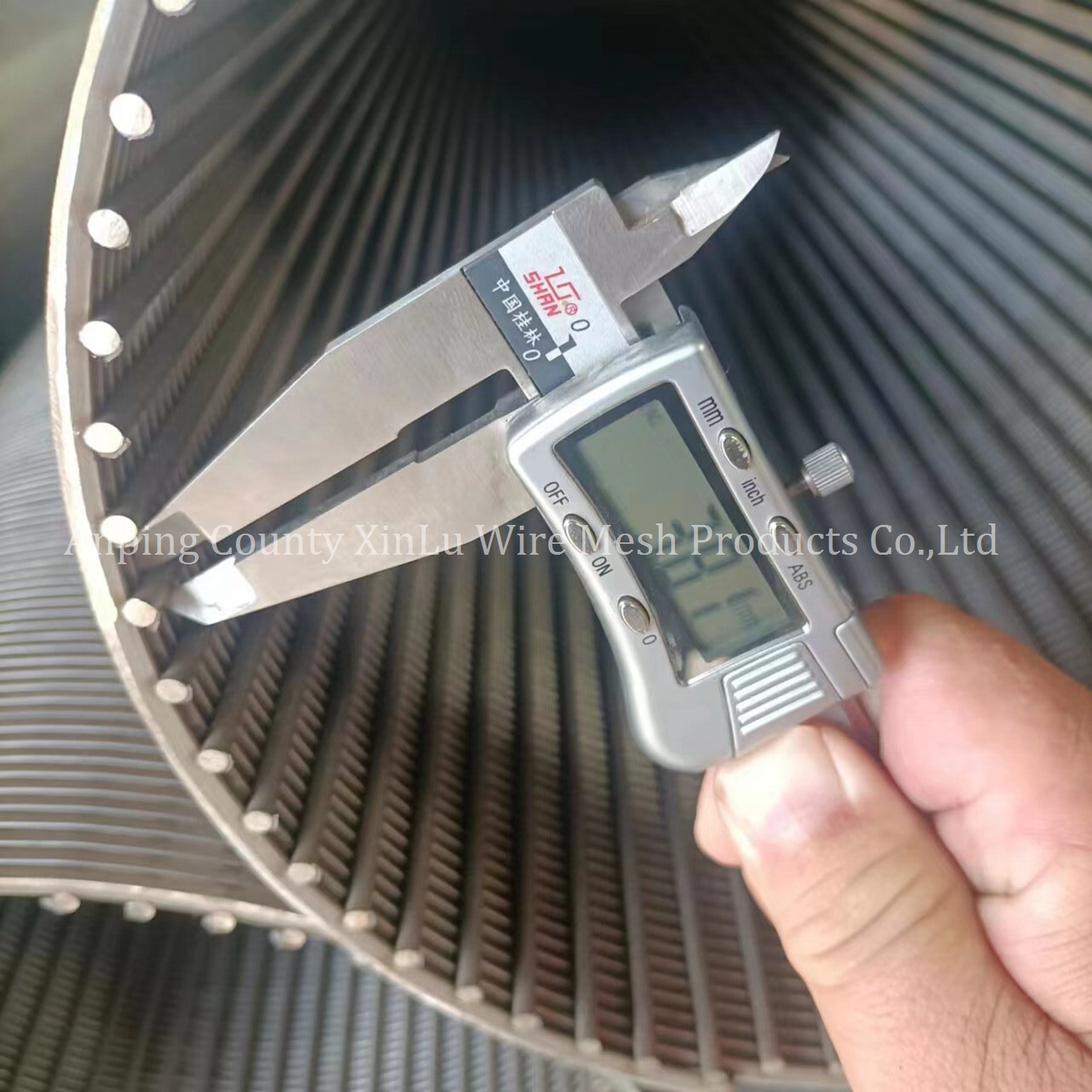

يشكل سلك التغليف وقضبان الدعم الداخلية بنية صلبة متكاملة من خلال نقاط اتصال ثابتة. يحافظ هذا الهيكل على ثبات الأبعاد تحت الضغط الخارجي وتأثير السوائل، مما يجعل الأنبوب مناسبًا للتركيب في الآبار العميقة وأنظمة الترشيح المضغوطة. يقوم التصميم الأنبوبي بتوزيع الضغط بالتساوي عبر جسم الشاشة لمقاومة التشوه أثناء التثبيت والتشغيل.
تتوفر خيارات مواد متعددة لتتناسب مع بيئات التشغيل المختلفة:
الأسلاك المجلفنة منخفضة الكربون (LCG) وأسلاك الفولاذ الطري: لمعالجة المياه العامة وسيناريوهات التحكم في الرمال الجافة
درجات الفولاذ المقاوم للصدأ بما في ذلك SS 302، وSS 304، وSS 304L، وSS 316، وSS 316L: للسيناريوهات التي تتضمن السوائل المسببة للتآكل، أو ظروف درجات الحرارة المرتفعة، أو بيئات مياه البحر. تُظهر كل درجة من المواد مقاومة للحرارة ومقاومة للتآكل تتوافق مع تركيبها الكيميائي، مع قابلية التصنيع والخصائص الهيكلية المتوافقة مع معايير المواد الصناعية.
القطر الخارجي |
القطر الداخلي |
حجم فتح الفتحة (مم) |
النسبة المئوية للمساحة المفتوحة |
طول |
|---|---|---|---|---|
4 بوصة (114 ملم) |
102 ملم |
0.5، 0.75، 1.0، 1.5 |
فوق 3% |
2.9 م، 5.8 م |
6 بوصة (168 ملم) |
156 ملم |
0.5، 0.75، 1.0، 1.5 |
فوق 6% |
2.9 م، 5.8 م |
8 بوصة (219 ملم) |
203 ملم |
0.5، 0.75، 1.0، 1.5 |
فوق 9% |
2.9 م، 5.8 م |
10 بوصة (273 ملم) |
256 ملم |
0.5، 0.75، 1.0، 1.5 |
فوق 9% |
2.9 م، 5.8 م |
12 بوصة (325 ملم) |
305 ملم |
0.5، 0.75، 1.0، 1.5 |
فوق 9% |
2.9 م، 5.8 م |
14 بوصة (375 ملم) |
356 ملم |
0.5، 0.75، 1.0، 1.5 |
فوق 14% |
2.9 م، 5.8 م |
16 بوصة (426 ملم) |
406 ملم |
0.5، 0.75، 1.0، 1.5 |
فوق 14% |
2.9 م، 5.8 م |
تتوفر مواصفات مخصصة للمتطلبات الخاصة بالمشروع، حيث يتراوح القطر من 1 بوصة إلى 40 بوصة (20-1000 مم)، وأحجام الفتحات من 0.05 مم إلى 6 مم، ويصل الحد الأقصى للطول إلى 6 أمتار. تشتمل خيارات التوصيل النهائي على حلقات ملحومة للحام التناكبي، ووصلات ملولبة ذكر أو أنثى للتوصيل الحلزوني.
تُستخدم أنابيب الغربلة المغلفة بالأسلاك في بناء آبار المياه، ومعالجة المياه، وأنظمة المعالجة الصناعية التي تتطلب تحكمًا قويًا ومرورًا للسوائل. تشمل سيناريوهات التطبيق الشائعة التحكم في رمال الآبار العميقة المقترنة بالمضخات الغاطسة، ومعالجة المياه الجارية البلدية وأنظمة سحب المياه، وترشيح قاع البئر والسطح في صناعة النفط، وترشيح سحب تحلية مياه البحر، وإعادة تدوير المحاليل العضوية في المعالجة الكيميائية.

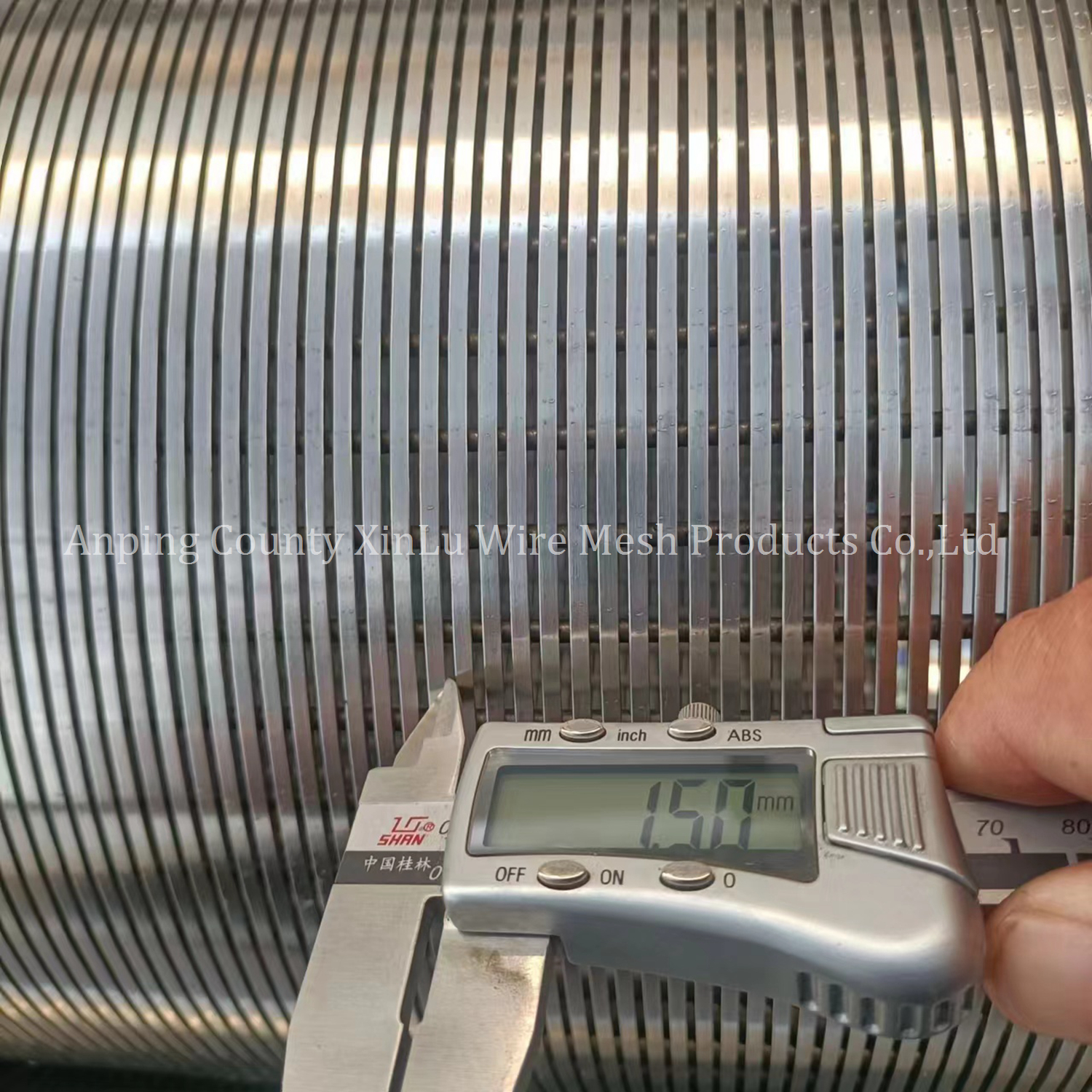

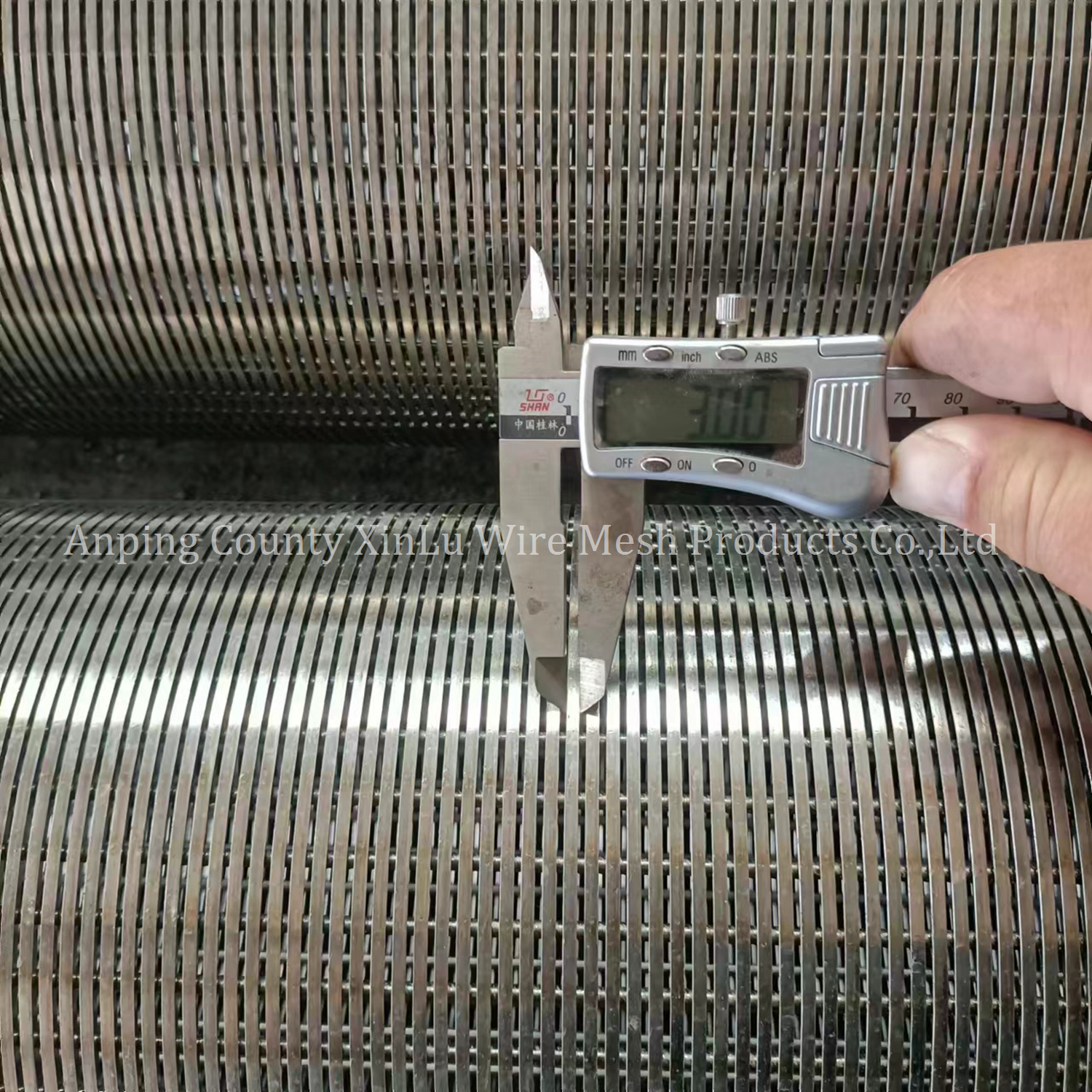

يتضمن الإنتاج القياسي أحجام فتحات تبلغ 0.5 مم، و0.75 مم، و1.0 مم، و1.5 مم للمواصفات العامة. يمكن إنتاج أحجام فتحات مخصصة تتراوح من 0.05 مم إلى 6 مم بناءً على متطلبات ترشيح المشروع.
عادةً ما يتم اختيار درجات الفولاذ المقاوم للصدأ مثل SS 316 وSS 316L للسوائل المسببة للتآكل، ومياه البحر، وبيئات التشغيل عالية الملوحة. بالنسبة لسيناريوهات التآكل الخفيف، تتوفر أيضًا خيارات SS 304 وSS 304L.
نعم. تتضمن الأبعاد المخصصة القطر الخارجي من 1 بوصة إلى 40 بوصة، والطول حتى 6 أمتار، وأحجام الفتحات المحددة. يمكن أيضًا إنتاج أنواع التوصيلات النهائية المخصصة لتتوافق مع أبعاد خطوط الأنابيب أو أغلفة البئر الموجودة.
تشتمل الوصلات النهائية المتوفرة على حلقات مشطوفة ملحومة لتركيب اللحام التناكبي، ووصلات ملولبة ذكر أو أنثى للتوصيل الملولب. يمكن تكييف كلا النوعين ليتناسب مع أقطار غلاف البئر القياسية ومعايير الاتصال.
للحصول على الاستشارة الفنية، أو مطابقة المواصفات المخصصة، أو طلبات عروض الأسعار لأنابيب الغربلة المغلفة بالأسلاك، يمكن للمشترين التجاريين الاتصال بفريق التصنيع مباشرة. يمكن توفير ترتيبات التغليف والنقل الآمنة للطلبات بجميع الأحجام لدعم جداول تثبيت المشروع.
