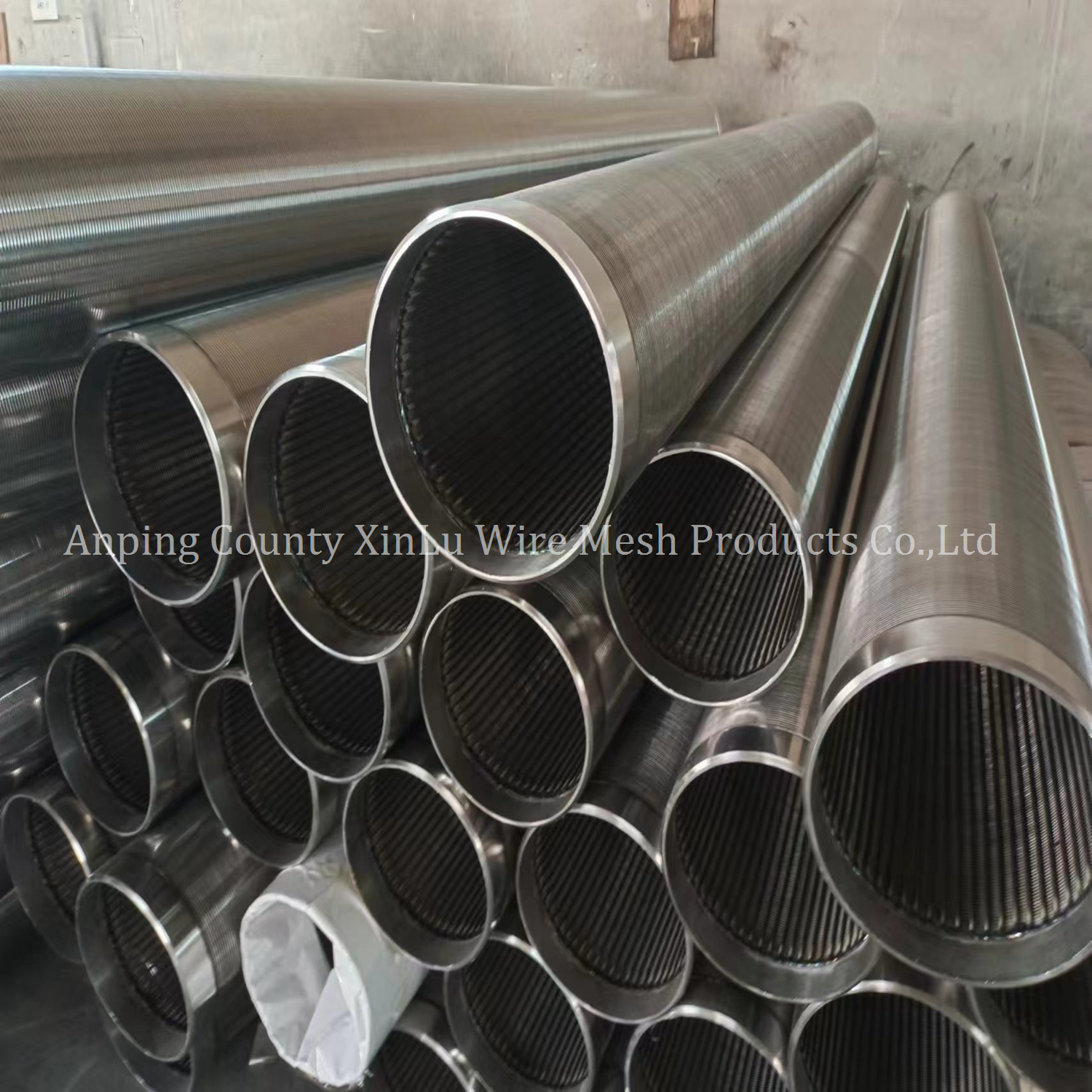

Сетчатая трубка из углеродистой стали, обернутая проволокой, для водяных скважин

Компания Xinlu Wire Mesh Products Co., Ltd. округа Аньпин производит сетчатые трубы с проволочной обмоткой для борьбы с песком, фильтрации воды и промышленного разделения. Эти трубки изготавливаются с использованием прецизионного процесса намотки: профилированные проволочные обмотки соединяются с внутренними опорными стержнями, образуя фильтрующую структуру с непрерывными щелями. Следующие сведения описывают характеристики продукта, спецификации и сценарии применения для поддержки коммерческих закупок и выбора проектов.

Обзор продукции проволочной сетчатой ​​трубки

Основная структура и принцип работы

Проволочная ситовая трубка имеет конструкцию V-образной (трапецеидальной) клиновой проволоки, намотанной на круглые опорные стержни. Каждая проволока обмотки прикреплена к опорным стержням в точках контакта, образуя жесткий трубчатый корпус экрана. V-образная прорезь создает более широкое отверстие на внутренней поверхности и более узкое отверстие на внешней поверхности, что позволяет жидкости проходить через нее, одновременно снижая риск захвата частиц внутри прорези. Эта конструкция поддерживает непрерывный поток жидкости с уменьшенной частотой закупоривания в сценариях разделения твердой и жидкой фаз.

Общие названия в отрасли

Участники отрасли также называют этот продукт краеугольным клиновым ситом, V-образной проволочной трубкой, ситовой трубкой для контроля песка и ситовой трубкой из оцинкованной проволоки.

Конструктивные характеристики сетчатой ​​трубки с проволочной обмоткой

Геометрия паза и производительность потока

Конструкция с непрерывными пазами обеспечивает равномерную открытую площадь по всей поверхности трубы. Размеры пазов контролируются в пределах заданных допусков для поддержания стабильных характеристик удержания частиц. V-образный профиль щели уменьшает количество точек контакта между твердыми частицами и краем щели, снижая вероятность засорения и поддерживая стабильную скорость потока в течение длительных периодов эксплуатации.

Несущая конструкция

Обмоточная проволока и внутренние опорные стержни образуют единую жесткую конструкцию посредством фиксированных точек соединения. Эта структура сохраняет стабильность размеров под внешним давлением и воздействием жидкости, что делает трубку подходящей для установки в глубоких колодцах и системах фильтрации под давлением. Трубчатая конструкция равномерно распределяет нагрузку по корпусу сита, предотвращая деформацию во время установки и эксплуатации.

Марки материалов и применимые среды

Доступно несколько вариантов материалов для различных условий эксплуатации:

Низкоуглеродистая оцинкованная проволока (LCG) и проволока из мягкой стали: для общей очистки воды и борьбы с сухим песком.

Марки нержавеющей стали, включая SS 302, SS 304, SS 304L, SS 316 и SS 316L: для сценариев, связанных с агрессивными жидкостями, высокими температурами или морской водой. Каждая марка материала демонстрирует жаростойкость и коррозионную стойкость, соответствующую его химическому составу, а обрабатываемость и структурные свойства соответствуют отраслевым стандартам материалов.

Стандартные характеристики проволочной ситовой трубки

В соответствии с требованиями конкретного проекта доступны специальные спецификации: диаметр варьируется от 1 до 40 дюймов (20–1000 мм), размеры пазов от 0,05 мм до 6 мм и максимальная длина до 6 метров. Варианты торцевых соединений включают сварные кольца для стыковой сварки и муфты с наружной или внутренней резьбой для спирального соединения.

Сценарии промышленного применения проволочной сетчатой ​​трубки

Сетчатые трубы с проволочной обмоткой используются при строительстве водяных скважин, системах водоочистки и промышленной обработки, где требуется жесткий контроль и прохождение жидкости. Общие сценарии применения включают контроль песка в глубоких скважинах в сочетании с погружными насосами, муниципальные водозаборные системы для очистки проточной воды и умягчения воды, скважинную и поверхностную фильтрацию в нефтяной промышленности, фильтрацию на входе для опреснения морской воды и переработку органических растворов в химической обработке.

Часто задаваемые вопросы о проволочной трубке экрана

Какие размеры слотов доступны для сетчатых трубок с проволочной обмоткой?

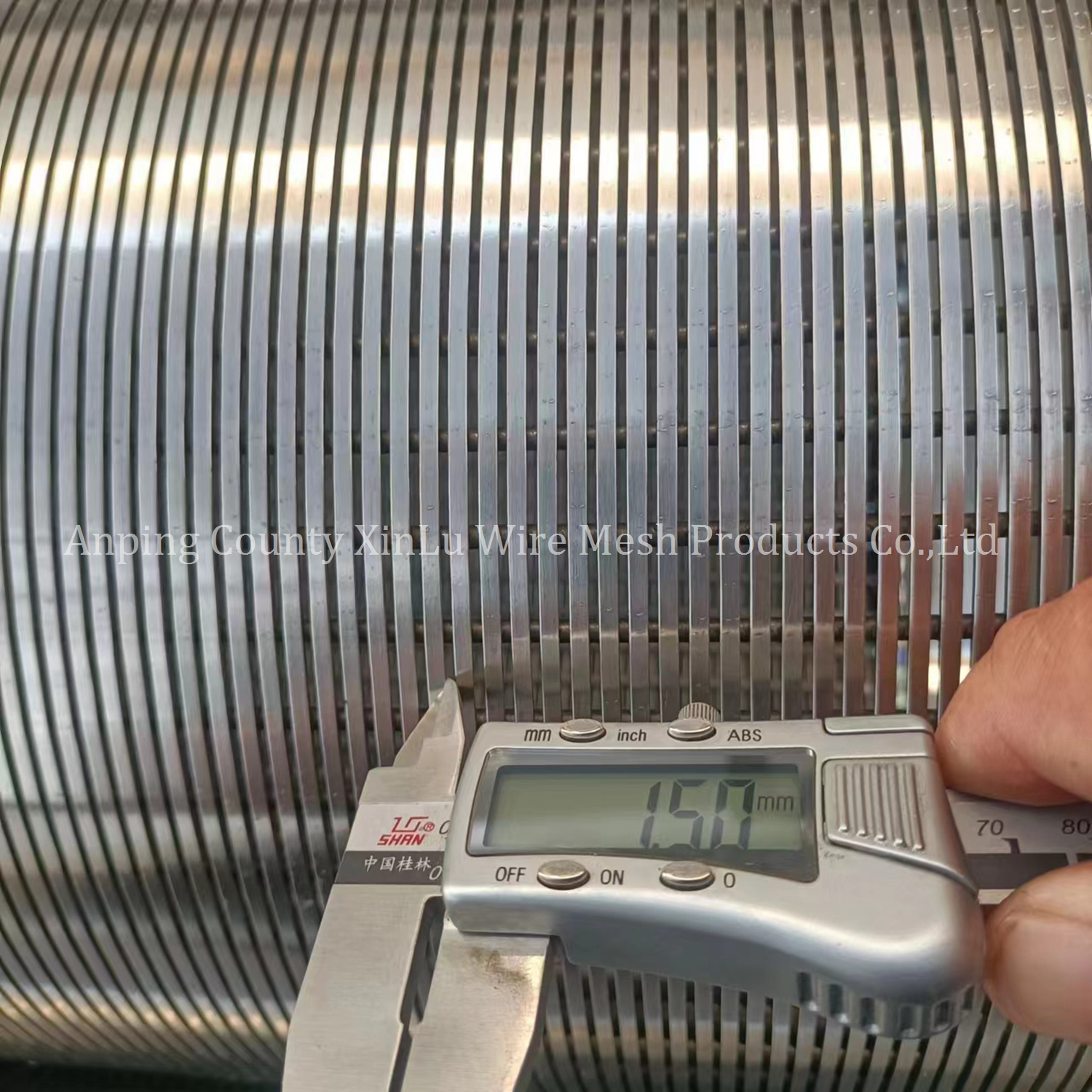

Стандартное производство включает в себя пазы размером 0,5 мм, 0,75 мм, 1,0 мм и 1,5 мм для стандартных спецификаций. Нестандартные размеры щелей от 0,05 мм до 6 мм могут быть изготовлены в зависимости от требований проекта к фильтрации.

Какая марка материала подходит для агрессивных жидких сред?

Марки нержавеющей стали, такие как SS 316 и SS 316L, обычно выбираются для эксплуатации в агрессивных средах, морской воде и средах с высокой соленостью. Для сценариев легкой коррозии также доступны варианты из нержавеющей стали SS 304 и SS 304L.

Можно ли настроить размеры ситовой трубы для конкретных проектов?

Да. Нестандартные размеры включают внешний диаметр от 1 до 40 дюймов, длину до 6 метров и указанные размеры пазов. Также могут быть изготовлены специальные типы торцевых соединений, соответствующие размерам существующего трубопровода или обсадной колонны.

Какие типы торцевых соединений совместимы со стандартными обсадными колоннами?

Доступные концевые соединения включают сварные конические кольца для установки встык, а также муфты с наружной или внутренней резьбой для резьбового соединения. Оба типа могут быть адаптированы для соответствия стандартным диаметрам обсадных труб и стандартам соединений.

Для получения технической консультации, подбора индивидуальных спецификаций или запроса расценок на сетчатые трубки с проволочной обмоткой бизнес-покупатели могут напрямую связаться с производственной командой. Для заказов любых объемов могут быть предусмотрены надежная упаковка и транспортировка для соблюдения графиков установки проекта.
