كيف تعمل أنابيب الغربلة السلكية الإسفينية على تحسين كفاءة الترشيح في معالجة المياه

تعد معالجة المياه وترشيح السوائل من العمليات الحاسمة في التطبيقات الصناعية الحديثة، وتتطلب معدات قوية وموثوقة وعالية الكفاءة لضمان النتائج المثلى. يوجد في قلب العديد من أنظمة الترشيح المتقدمة أنبوب الغربلة السلكي الإسفيني، وهو مكون متخصص للغاية مصمم لفصل المواد الصلبة عن السوائل بدقة استثنائية. تم تصنيع هذه المكونات بواسطة شركة Anping County Xinlu Wire Mesh Products Co., Ltd.، والمعروفة أيضًا على نطاق واسع باسم أنابيب غربلة الآبار أو أنابيب المصفاة، وتمثل قفزة كبيرة للأمام في تكنولوجيا الترشيح. ومن خلال الاستفادة من التصميم الهيكلي الفريد ومجموعة واسعة من المواد المتميزة، تعالج هذه الأنابيب التحديات المستمرة المتمثلة في الانسداد والتآكل وتقييد التدفق التي كثيرًا ما تصيب وسائط الترشيح التقليدية. سواء تم نشرها في أنظمة إمدادات المياه البلدية، أو آبار استخراج المياه الجوفية العميقة، أو عمليات تكرير البتروكيماويات المعقدة، فإن اختيار معدات الترشيح المناسبة يعد أمرًا بالغ الأهمية لتحقيق الكفاءة التشغيلية، وطول عمر المعدات، والامتثال البيئي. يستكشف هذا الدليل الشامل المبادئ الهندسية ومواصفات المواد والتطبيقات المتنوعة وبروتوكولات الصيانة المرتبطة بأنابيب المصفاة المتقدمة هذه، مما يوضح بدقة سبب تحولها إلى أصول لا غنى عنها عبر العديد من الصناعات العالمية المتطلبة.

الهندسة وراء أنبوب الشاشة السلكية الإسفينية

إن البنية الأساسية لمكونات الترشيح هذه هي ما يميزها حقًا عن الشبكات السلكية التقليدية أو مرشحات الأنابيب المثقبة القياسية. السمة المميزة هي المظهر الجانبي للسلك على شكل حرف V. تم تصميم هذا التصميم الهندسي المحدد لمنع الانسداد وضمان تدفق الماء بسلاسة باستمرار طوال عمر الفلتر. عندما يمر السائل عبر الشاشة، يخلق المظهر الجانبي على شكل حرف V فجوة واسعة في الجزء الداخلي من الأنبوب. وهذا يعني أنه إذا كان الجسيم صغيرًا بما يكفي للمرور عبر فتحة السطح الأولية، فسوف يستمر في المرور بالكامل عبر الشاشة دون أن يصبح مثبتًا في الفتحة. يعد إجراء التنظيف الذاتي هذا أمرًا ضروريًا للحفاظ على معدلات التدفق وتقليل الضغط الميكانيكي على المضخات والمعدات المرتبطة بها. علاوة على ذلك، تم تصميم الشاشات بفتحات صغيرة دقيقة للغاية ومصممة خصيصًا لمنع دخول الرمل والحصى والجزيئات الكاشطة الأخرى إلى النظام. من خلال إبقاء هذه العناصر المدمرة خارجًا، تحمي الشاشات الصمامات والمضخات وآلات المعالجة الدقيقة من التآكل المبكر والفشل الكارثي.

كيف يعمل الملف الشخصي على شكل V على تحسين أنبوب شاشة السلك الإسفيني

إن المظهر الجانبي على شكل حرف V ليس مجرد وسيلة راحة في التصنيع؛ إنها ميزة هيدروديناميكية محسوبة. في المرشحات الشبكية المربعة أو المستديرة التقليدية، يمكن بسهولة احتجاز الجسيمات التي لها نفس حجم الفتحة تقريبًا، مما يؤدي إلى تعمية الشاشة بسرعة. بمجرد تعتيم الشاشة، يزداد فرق الضغط عبر الفلتر بشكل كبير، مما يجبر المضخات على العمل بجهد أكبر واستهلاك المزيد من الطاقة مع توفير مخرجات أقل. وعلى العكس من ذلك، يوفر السلك على شكل حرف V نقطتي اتصال فقط لأي جسيم معين على السطح. إذا تجاوز الجسيم هاتين النقطتين، فإن الطبيعة المتوسعة للشكل V تضمن طرده بعيدًا بواسطة سرعة السائل. هذه الآلية حيوية بشكل خاص عند استخدام أ أنبوب شاشة سلكي إسفيني لمعالجة المياه ، حيث تعد المعالجة المستمرة وغير المنقطعة لكميات كبيرة من السوائل ضرورة مطلقة. كما يقلل السطح الأملس من الاحتكاك، مما يساهم في كفاءة استخدام الطاقة بشكل عام في نظام الضخ.

مواصفات المواد الشاملة

يمكن أن تتراوح البيئة التشغيلية لمعدات الترشيح من المياه البلدية المعتدلة نسبيًا إلى العمليات الكيميائية شديدة العدوانية والتآكل وارتفاع درجة الحرارة. لاستيعاب هذا النطاق الواسع من الظروف، يتم تصنيع أنابيب المصفاة هذه من مجموعة واسعة من السبائك المعدنية. يعد اختيار المادة المناسبة هو العامل الأكثر أهمية في ضمان طول عمر وموثوقية التثبيت. تشتمل المواد المتاحة على درجات قياسية من الفولاذ منخفض الكربون مثل Q195 وQ235، والتي غالبًا ما تكون مناسبة للبيئات الأقل تآكلًا أو التركيبات المؤقتة حيث تكون فعالية التكلفة هي المحرك الأساسي. ومع ذلك، فإن غالبية التطبيقات الصناعية تتطلب الأداء المتفوق للفولاذ المقاوم للصدأ والسبائك المتقدمة.

خيارات الفولاذ المقاوم للصدأ شاملة، وتغطي مجموعة واسعة من الخصائص المعدنية. تشمل الدرجات المتوفرة 201 و205 و321، إلى جانب 304 و304L المتوافقة مع معايير الصناعة. بالنسبة للبيئات التي تحتوي على تركيزات أعلى من الكلوريد أو مواد كيميائية أكثر عدوانية، يتم توفير الدرجات 316 و316L، مما يوفر مقاومة معززة للتآكل والشقوق. بالإضافة إلى ذلك، تتوفر الاختلافات غير المغناطيسية مثل 201 و205 و205B للتطبيقات المتخصصة حيث يجب تجنب التداخل المغناطيسي بشكل صارم. بالنسبة إلى البيئات الأكثر قسوة، تمتد عروض المواد إلى سبائك عالية الأداء. يوفر الفولاذ المقاوم للصدأ المزدوج، وتحديدًا الدرجات 2205 و2207، مزيجًا استثنائيًا من القوة العالية والمقاومة الفائقة للتشقق الناتج عن الإجهاد والتآكل. تتوفر سبائك Hastelloy، وتحديدًا Hastelloy C، لمقاومة لا مثيل لها للهجمات الكيميائية الشديدة، في حين توفر خيارات سبائك التيتانيوم أقصى نسبة من القوة إلى الوزن ومناعة ضد التآكل في وسائط عدوانية معينة. علاوة على ذلك، تشتمل هذه المنتجات على معالجات مضادة للتآكل مصممة لمقاومة الصدأ والقشور بشكل فعال، وبالتالي إطالة عمر المنتج بشكل كبير حتى في الظروف الصعبة.

قدرات الأبعاد والتخصيص

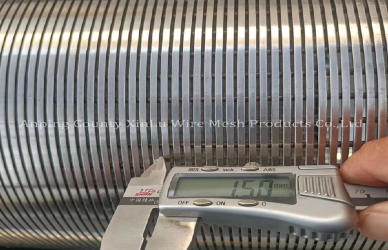

نادرًا ما تكون أنظمة الترشيح ذات مقاس واحد يناسب الجميع، ويجب أن تكون الأبعاد المادية للشاشة مطابقة بدقة للمتطلبات الهيدروليكية للتطبيق المحدد. تعتبر بيانات المواصفات المقدمة بمثابة مرجع شامل، يسلط الضوء على المرونة الهائلة لعملية التصنيع. يمكن تخصيص هذه المواصفات على نطاق واسع بناءً على متطلبات المشروع المحددة. يمكن تصنيع أحجام الفتحات، التي تحدد معدل الترشيح، في نطاق يتراوح من 0.002 بوصة إلى 0.20 بوصة، وهو ما يتوافق مع نطاق متري من 0.25 مم إلى 2 مم. وهذا يسمح للمهندسين باستهداف أحجام جسيمات محددة بدقة متناهية. تجدر الإشارة إلى أنه في حين أن بعض المواص

الحجم المادي الكلي للأنابيب قابل للتكيف على قدم المساواة. تتوفر أقطار تتراوح من بوصة واحدة مدمجة إلى 20 بوصة ضخمة (29 مم إلى 1000 مم)، وتستوعب كل شيء بدءًا من المصانع التجريبية المختبرية صغيرة الحجم وحتى هياكل السحب البلدية الضخمة. كما أن أطوال الأنابيب قابلة للتكوين بشكل كبير. تشمل الأطوال القياسية المتاحة 2.9 مترًا، و5.85 مترًا، وعادةً 6.05 مترًا، والتي تتوافق مع لوجستيات الشحن والمناولة القياسية. بالنسبة لتطبيقات الآبار العميقة أو العمليات المستمرة واسعة النطاق، يمكن أن يمتد الحد الأقصى للطول حتى 20 قدمًا. على الرغم من هذه الأبعاد الكبيرة المحتملة، فإن التصميم الخفيف الوزن للشاشة يسهل عملية التثبيت بشكل أسهل مقارنة بالمواد التقليدية الأثقل مثل الغلاف المشقوق أو الأنابيب الصلبة، مما يقلل من متطلبات الرفع الثقيل ووقت التثبيت الإجمالي.

سلك الملف الشخصي وتكوينات قضيب الدعم

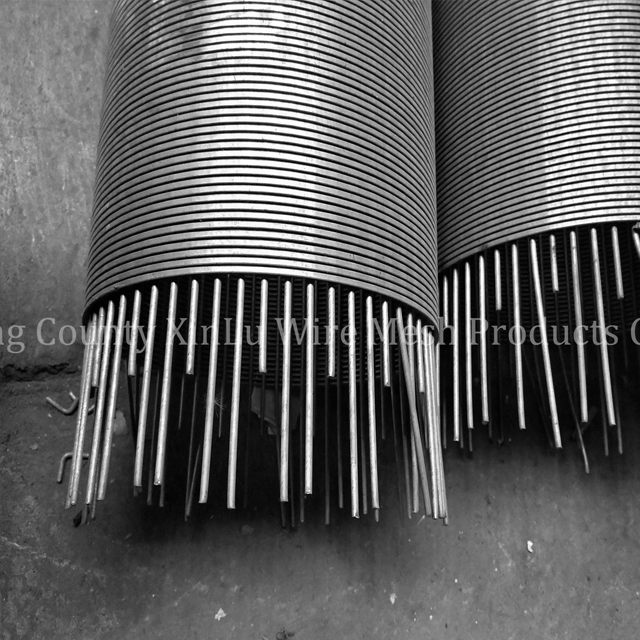

السلامة الهيكلية للشاشة مستمدة من اللحام الدقيق للسلك الملفوف بقضبان الدعم الداخلية. يتم اختيار أبعاد هذه المكونات الفردية بعناية لموازنة المساحة المفتوحة المطلوبة مع القوة الميكانيكية اللازمة لتحمل ضغوط الانهيار وأحمال الشد.�عرض الأسلاك الملفوفة متوفر في العديد من التكوينات، بما في ذلك 1.52x2.54mm، 2.29x3.56mm، 3.00x4.62mm، و3.20x6.05mm. بالمقابل، تتراوح ارتفاعات الأسلاك الملفوفة من 1.00x2.00mm إلى 3.50x5.00mm. يسمح هذا التنوع بتحسين هندسة الشكل V بناءً على ديناميكيات الموائع المحددة للتطبيق.

هيكل الدعم الداخلي قوي بنفس القدر. ويتراوح قطر قضبان الدعم المستديرة من 2.3 ملم إلى 6.0 ملم، مما يوفر عمودًا فقريًا صلبًا للشاشة. وبدلاً من ذلك، يمكن استخدام أسلاك إسفينية داعمة، تتراوح من 1.8x2.5 مم إلى 4.0x6.0 مم. يؤثر الجمع بين أبعاد الأسلاك والقضبان المحددة بشكل مباشر على النسبة المئوية للمساحة المفتوحة على سطح الشاشة. وعلى حسب الأبعاد المختارة تتراوح نسبة المساحة المفتوحة من أكثر من 11% إلى أكثر من 25%. تُترجم المنطقة المفتوحة الأعلى إلى انخفاض سرعة دخول السائل، مما يقلل من انخفاض الضغط، ويقلل من احتمالية التحجيم الموضعي أو القشرة، ويزيد من الكفاءة الإجمالية للبئر أو وعاء الترشيح.

طرق الاتصال المتقدمة

يتطلب دمج الشاشة في نظام أنابيب أكبر أو غلاف بئر اتصالات آمنة ومانعة للتسرب وسليمة ميكانيكيًا. تتوفر مجموعة متنوعة من طرق الاتصال لضمان التوافق السلس مع البنية التحتية الحالية. إحدى الطرق الشائعة هي استخدام حلقات مشطوفة ملحومة محيطيًا، والتي تسمح بلحامات ميدانية قوية ودائمة. بالنسبة للتطبيقات المترابطة، تتوافق الشاشات مع مؤشرات الترابط API STC BSP، وهي متاحة لكل من الاتصالات المذكرة والإناث. وهذا يضمن إمكانية ربط الشاشات بسهولة في حقول النفط القياسية أو سلاسل غل�

تتوفر أيضًا وصلات الفلنجة لأنظمة الأنابيب الصناعية التي تتطلب سهولة الإزالة والصيانة. بالإضافة إلى ذلك، يمكن دمج وصلات Baffle Ring المتخصصة. تتميز وصلات الحلقة الحاجزة هذه بمفاصل مزودة بنهايات مشطوفة عادية، والتي يبلغ سمكها عادة 8 مم لتوفير صلابة هيكلية كبيرة. يمكن تصنيع حلقات الحاجز هذه بارتفاعات 30 مم، 50 مم، أو 100 مم، اعتمادًا على التحكم في التدفق المحدد أو المتطلبات الهيكلية للتركيب. يعد هذا المستوى من تعدد استخدامات الاتصال أمرًا ضروريًا عند تصميم حل شاشة معالجة المياه المخصص الذي يجب أن يتفاعل بشكل لا تشوبه شائبة مع السباكة الصناعية المعقدة الموجودة مسبقًا.

تطبيقات صناعية متنوعة

إن المزيج الفريد من الترشيح الدقيق والبناء القوي وتعدد استخدامات المواد يجعل هذه الشاشات مناسبة لمجموعة واسعة من التطبيقات الصناعية. وعلى الرغم من أنها مصممة بشكل أساسي لفصل السوائل عن المواد الصلبة، إلا أن السياقات المحددة التي يتم نشرها فيها تختلف بشكل كبير. وفي مجال البنية التحتية البلدية والصناعية، يتم استخدامها بشكل كبير لمعالجة المياه العامة وضخ الآبار. إن قدرتها على التعامل مع معدلات التدفق العالية مع استبعاد الجسيمات الدقيقة تجعلها مثالية لترشيح الرمال في أنظمة إمدادات المياه، مما يضمن أن مياه الشرب أو المياه المعالجة تلبي معايير الجودة الصارمة.

وإلى جانب إمدادات المياه الأساسية، تعد هذه الشاشات مكونات مهمة في أنظمة استخراج المياه الجوفية والتحكم فيها. سواء كان ذلك للري الزراعي، أو نزح المياه في مواقع البناء، أو إدارة مستويات طبقة المياه الجوفية، فإن الشاشات توفر أداءً موثوقًا وطويل الأمد في أعماق الأرض. وفي قطاعي البناء والهندسة المعمارية، يتم توظيفهم في مهام إدارة المياه المعقدة، حيث تكون الاعتبارات الوظيفية، وفي بعض الأحيان، الاعتبارات الجمالية في أنظمة الصرف المرئية مهمة. تعتبر الطبيعة خفيفة الوزن للشاشات مفيدة بشكل خاص في هذه السيناريوهات، مما يسمح بالنشر السريع والتكامل في التصميمات المعمارية المعقدة.

الصناعة الثقيلة والمعالجة الكيميائية

تمثل صناعات التكرير والبتروكيماويات بعض البيئات الأكثر تطلبًا لأي معدات ميكانيكية. تعد درجات الحرارة المرتفعة والسوائل المسببة للتآكل والضغوط العالية من ظروف التشغيل القياسية. إن توفر الفولاذ المقاوم للصدأ عالي الجودة والسبائك المزدوجة وHastelloy يجعل هذه الشاشات مناسبة تمامًا لهذه التطبيقات الصارمة. يتم استخدامها بشكل متكرر كدعامات لطبقة المحفز، في أوعية الاحتفاظ بالوسائط، وداخل أعمدة الفصل المختلفة حيث تكون ديناميكيات الموائع الدقيقة والموثوقية المطلقة للمواد غير قابلة للتفاوض.

وبالمثل، تعتمد صناعات معالجة المعادن والركام على هذه الشاشات القوية لعمليات نزح المياه، والتحجيم، والغسيل. يمكن للأسلاك وقضبان الدعم للخدمة الشاقة أن تتحمل التآكل المستمر للصخور المكسرة والفحم والملاط المعدني. في صناعة اللب والورق، يتم دمج الشاشات في عمليات الإنتاج لاستعادة الألياف، وإعادة تدوير المياه، وترشيح السوائل الكيميائية المختلفة. يعتبر السطح الأملس للسلك V ماهرًا بشكل خاص في منع تراكم المواد الليفية التي من شأنها أن تعمي الأنواع الأخرى من المرشحات بسرعة.

أنظمة الترشيح المتخصصة

يتم دمج هذه الشاشات بشكل متكرر كعنصر وظيفي أساسي في آلات الترشيح الأكبر حجمًا والأكثر تعقيدًا. على سبيل المثال، يتم استخدامها بشكل شائع كوسائط أساسية في مرشحات الأسطوانة ومرشحات المضخة. في تكوين مرشح الأسطوانة، يتم تشكيل الشاشة على شكل أسطوانة تدور عبر السائل، وتفصل المواد الصلبة بشكل مستمر بينما تقوم آلية الغسيل العكسي بتنظيف السطح المكشوف. عندما تستخدم ك خرطوشة فلتر سلك إسفين لترشيح السوائل ، توفر الشاشة بديلاً متينًا للغاية وقابلاً للتنظيف للورق القابل للتصرف أو الخراطيش الاصطناعية، مما يقلل بشكل كبير من تكاليف التشغيل على المدى الطويل والنفايات البيئية.

كما تستفيد الصناعات الدوائية والصناعات الغذائية بشكل كبير من هذه التكنولوجيا. تتطلب المتطلبات الصحية لهذه الصناعات مواد ليست مقاومة للتآكل فحسب، بل سهلة التنظيف والتعقيم أيضًا. إن السطح الأملس وغير المسامي للسلك الإسفيني المصنوع من الفولاذ المقاوم للصدأ، بالإضافة إلى مقاومته لبروتوكولات التنظيف ذات درجات الحرارة العالية، يجعله خيارًا مثاليًا لتصفية كل شيء بدءًا من المكونات الصيدلانية النشطة وحتى المشروبات والمنتجات الغذائية السائلة. علاوة على ذلك، في مرافق معالجة مياه الصرف الصحي، تعد هذه الشاشات ضرورية لإزالة المواد الصلبة الأولية، ونزح المياه من الحمأة، وتلميع النفايات السائلة، مما يساعد المرافق على تلبية لوائح التصريف البيئي الصارمة. حتى في المجالات المتخصصة للغاية مثل صناعة الملح، يتم استخدام الشاشات في عمليات الترشيح لفصل الملح المتبلور عن الماء المالح، مما يدل على تنوعها المذهل عبر الطيف الصناعي.

التثبيت والصيانة وطول العمر

وتتأثر التكلفة الإجمالية لملكية معدات الترشيح بشكل كبير بسهولة التركيب ومتطلبات الصيانة المستمرة. وكما ذكرنا سابقًا، فإن التصميم خفيف الوزن لهذه الشاشات يسهل عملية التركيب مقارنة بالمواد الأثقل، مما يقلل من تكاليف العمالة والحاجة إلى معدات الرفع الثقيلة في الموقع. يعمل التوافق مع مؤشرات الترابط القياسية API STC BSP وخيارات الحافة المتنوعة على تبسيط عملية التكامل، مما يسمح بالنشر السريع في كل من الإنشاءات الجديدة ومشاريع التعديل التحديثي.

بمجرد التثبيت، تصبح بروتوكولات الصيانة واضحة بشكل ملحوظ. تعمل طبيعة التنظيف الذاتي المتأصلة للملف الجانبي على شكل حرف V على إطالة وقت التشغيل بشكل كبير بين دورات التنظيف. عندما يكون التنظيف مطلوبًا في النهاية، يمكن عادةً إجراء الصيانة عن طريق الغسيل العكسي البسيط. ومن خلال عكس تدفق السائل النظيف عبر الشاشة، يتم إخراج أي جسيمات محاصرة بسهولة وطردها من النظام، مما يعيد الشاشة إلى كفاءتها التشغيلية الأصلية دون الحاجة إلى الغسل اليدوي أو المعالجات الكيميائية القاسية. تضمن قدرة الغسيل العكسي البسيطة هذه، جنبًا إلى جنب مع المعالجات القوية المضادة للتآكل التي تقاوم الصدأ والقشور، عمرًا إنتاجيًا طويلًا للمعدات، مما يقلل من وقت التوقف عن العمل ويزيد من عائد الاستثمار لمشغل المنشأة.

يقدم أنبوب الشاشة السلكية الإسفينية، الذي تم تصنيعه بواسطة شركة Anping County Xinlu Wire Mesh Products Co., Ltd.، قيمة عملية استثنائية للصناعات التي تتطلب ترشيح سائل موثوقًا وعالي الكفاءة وفصلًا صلبًا. من خلال الجمع بين المظهر الجانبي المقاوم للانسداد على شكل حرف V مع مجموعة واسعة من المواد المتميزة المقاومة للتآكل - بدءًا من الفولاذ المقاوم للصدأ القياسي وحتى سبائك الدوبلكس والتيتانيوم المتقدمة - تضمن أنابيب المصفاة القابلة للتخصيص تدفقًا سلسًا للمياه وتحمي المعدات النهائية الهامة من التلف الكاشط. بفضل أحجام وأبعاد الفتحات القابلة للتكوين بدرجة عالية وطرق الاتصال المتنوعة مثل خيوط API STC BSP والحلقات الحاجزة، فهي مناسبة تمامًا لجمهور متنوع من المهندسين ومديري المرافق العاملين في معالجة المياه وتكرير البتروكيماويات ومعالجة الأغذية واستخراج المياه الجوفية، مما يوفر حلاً خفيف الوزن وسهل الصيانة يعمل بشكل كبير على إطالة العمر التشغيلي من خلال بروتوكولات الغسيل العكسي البسيطة.
