Труба с V-образным экраном и труба с круглым экраном: в чем разница?

В сложном и требовательном мире промышленной фильтрации выбор подходящего оборудования имеет первостепенное значение для достижения оптимальной эксплуатационной эффективности, поддержания чистоты жидкости и минимизации времени простоя системы. Инженеры и руководители объектов постоянно оценивают различные компоненты фильтрации, чтобы определить, какие конструкции обеспечивают наилучшие характеристики для их конкретных применений. Одними из наиболее важных компонентов в этих системах являются фильтрующие элементы, используемые для отделения твердых частиц от жидкостей или газов. Частым предметом технической оценки является сравнение трубок различных конструкций, в частности, трубки с V-образным экраном и ее традиционные аналоги. Понимание сложных различий между этими двумя фундаментальными конструкциями необходимо для оптимизации технологических процессов, обеспечения долговечности оборудования и достижения точного разделения частиц в суровых промышленных условиях.

Сетчатая трубка с V-образной проволокой возникла как высокотехнологичное решение, призванное преодолеть многие ограничения, связанные со старыми технологиями фильтрации. Благодаря использованию специальной конструкции с непрерывными щелями этот тип сит обеспечивает исключительную открытую площадь и структурную стабильность. Когда операторы объектов хотят обновить свои системы, они часто ищут надежный Поставщик сетчатых трубок из клиновой проволоки , чтобы предоставить компоненты, способные выдерживать высокое давление и агрессивные среды. И наоборот, традиционные круглые сетчатые трубы используются десятилетиями и имеют другой набор структурных характеристик. Хотя оба они служат фундаментальной цели фильтрации, их производственные процессы, структурная геометрия и гидродинамические профили существенно различаются. В этом комплексном анализе будут изучены определяющие характеристики, характеристики материалов, структурные вариации и основные промышленные применения этих важнейших компонентов фильтрации.

Фундаментальная механика экранирующей трубки с V-образной проволокой

Чтобы полностью оценить различия между различными фильтрующими трубами, необходимо сначала изучить основные инженерные принципы, лежащие в основе сетчатой ​​трубки с V-образной проволокой. Этот усовершенствованный фильтрующий компонент, примером которого является проволочная сетчатая трубка Xinlu V, производимая компанией Xinlu Wire Mesh Products Co., Ltd. округа Аньпин (модель/код: 84212990), представляет собой значительный шаг вперед в технологии разделения. Определяющей характеристикой этой трубки является ее конструкция с непрерывными пазами, которая создается путем наматывания проволоки V-образной или клиновидной формы на внутренний массив продольных опорных стержней. Эта уникальная геометрическая конфигурация гарантирует, что прорези расширяются внутрь, создавая незасоряющуюся поверхность, которая позволяет частицам, прошедшим через начальное отверстие, свободно проходить через остальную часть сита, не задерживаясь.

Конструкция сетчатой ​​трубки с V-образной проволокой с непрерывными пазами обеспечивает равномерное распределение отверстий по всей площади поверхности цилиндра. Эта однородность имеет решающее значение для точной фильтрации жидкости, поскольку она гарантирует постоянную скорость потока и предотвращает локальные падения давления, которые могут поставить под угрозу целостность системы фильтрации. Трубчатая конструкция специально разработана для обеспечения удобства установки, очистки, обслуживания и замены, тем самым снижая общую совокупную стоимость владения промышленными объектами. Кроме того, прочная конструкция позволяет трубке выдерживать значительные перепады давления, что делает ее подходящей для применения в глубоких скважинах и в условиях химической обработки под высоким давлением, где разрушение конструкции недопустимо.

Варианты конструкции экранирующей трубки с V-образной проволокой

Универсальность трубчатого экрана с V-образной проволокой дополнительно повышается за счет множества типов конструкций, отвечающих разнообразным промышленным требованиям. В зависимости от направления потока жидкости и конкретных механических напряжений в месте применения инженеры могут указать различную ориентацию проволоки. Стандартная конструкция обычно включает в себя V-образную проволоку, намотанную на внешнюю сторону опорных стержней, причем плоская поверхность проволоки обращена наружу. Однако для применений, требующих специальной динамики потока, доступны конструкции с перевернутой проволокой. В этих конфигурациях плоская поверхность V-образного провода обращена внутрь, что особенно полезно для структур потока изнутри наружу.

Кроме того, усовершенствованные конструкции включают конфигурации внутренней осевой проволоки и внутренней окружной проволоки. Эти специализированные структуры обеспечивают улучшенную внутреннюю поддержку и изменяют динамику жидкости внутри трубки, позволяя создавать индивидуальные решения по фильтрации. Возможность адаптировать тип конструкции гарантирует, что сетчатая трубка будет идеально адаптирована к конкретной среде использования и требованиям системы к давлению. Например, толщина трубы не является универсальным параметром; он тщательно разработан, чтобы выдерживать ожидаемые механические нагрузки, обеспечивая долгосрочную надежность и предотвращая катастрофическое разрушение в условиях высокого давления.

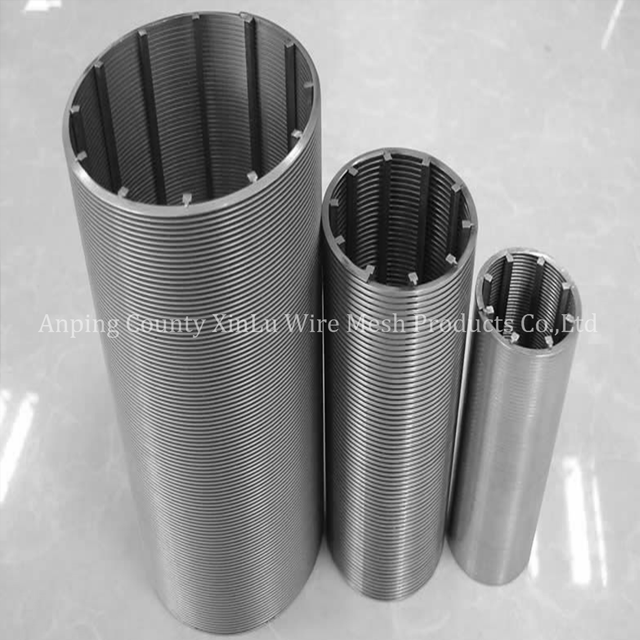

Характеристики круглой сетчатой ​​трубы

Несмотря на то, что конструкция с непрерывными пазами дает множество преимуществ, также важно понимать роль традиционных круглых ситовых труб в промышленном применении. А В чисто круглой сетчатой ​​трубе для управления жидкостью обычно используется другой производственный подход, часто с использованием перфорированных металлических листов или плетеной проволочной сетки, приданной цилиндрической формы. Эти трубы характеризуются равномерными круглыми перфорациями или квадратными сетчатыми отверстиями, которые обеспечивают прямой барьер для твердых частиц. Структурная целостность круглой сетчатой ​​трубы во многом зависит от толщины основного материала и рисунка перфораций.

Трубы с круглым ситом часто выбираются для применений, где предельная точность геометрии щелей менее важна или где основной целью является объемная деформация, а не тонкая, незасоряющаяся фильтрация. Поскольку отверстия в круглой сетчатой ​​трубе обычно не расширяются внутрь, как в конструкции с V-образной проволокой, они могут быть более подвержены засорению или засорению при работе с частицами неправильной формы или высокими концентрациями липких твердых веществ. Когда частица застревает в перфорации с прямой стороной, она может полностью заблокировать путь потока, что потребует более частых циклов очистки и потенциально вызовет нежелательные скачки давления внутри системы.

Сравнение структурной целостности и гидродинамики

Структурные различия между этими двумя конструкциями имеют глубокие последствия для динамики жидкости и общей производительности системы. Сварные соединения V-образной проволоки и опорных стержней создают очень жесткую конструкцию, устойчивую к деформации под нагрузкой. Эта жесткость обеспечивает более высокий процент открытой площади по сравнению с традиционными перфорированными круглыми трубами аналогичной прочности. Увеличение открытой площади напрямую приводит к снижению перепада давления на сите, снижению энергопотребления насосных систем и увеличению общей производительности.

Напротив, увеличение открытой площади круглой сетчатой ​​трубы часто требует увеличения количества или размера перфораций, что может значительно ослабить структурную целостность цилиндра. Поэтому инженеры должны тщательно сбалансировать потребность в пропускной способности с механической прочностью, необходимой для предотвращения разрушения. Конструкция V-образной проволоки элегантно решает эту проблему оптимизации, отделяя открытую область от прочности конструкции, используя глубокие опорные стержни для обеспечения жесткости, в то время как поверхностная проволока максимизирует площадь фильтрации.

Спецификации материалов и настройка

Производительность и долговечность любого фильтрующего компонента во многом зависят от материалов, используемых в его конструкции. В промышленных условиях экраны часто подвергаются воздействию агрессивных жидкостей, экстремальных температур и абразивных частиц. Для борьбы с такими суровыми условиями мы предлагаем проволочную экранирующую трубку Xinlu V из широкого спектра высокоэффективных материалов. Стандартные варианты из нержавеющей стали включают марки 304, 304L, 316, 36L и 321, которые обеспечивают отличную общую коррозионную стойкость и механическую прочность для широкого спектра применений в области очистки и обработки воды.

Для более агрессивных сред, например, при добыче нефти и газа на море или при серьезной химической обработке, необходимы специализированные сплавы. Наличие дуплексной нержавеющей стали 2205 и 2207 обеспечивает превосходную стойкость к коррозионному растрескиванию и точечной коррозии под напряжением. В самых экстремальных химических условиях можно использовать сплавы Hastelloy C и титановые сплавы, чтобы обеспечить максимальную долговечность и химическую инертность. Для менее требовательных и экономичных применений также доступна проволока из углеродистой стали Q195 или Q235. Для дальнейшего повышения устойчивости к коррозии и износу эти трубы могут подвергаться специальной обработке поверхности, включая полировку и пескоструйную обработку, которые сглаживают поверхность и удаляют микроскопические дефекты, где может возникнуть коррозия.

Размерная настройка для точной интеграции

Промышленные системы фильтрации редко бывают однородными; им требуются компоненты, которые можно точно интегрировать в существующую инфраструктуру. Профессионал Услуги по изготовлению ситовых труб на заказ необходимы для предоставления индивидуальных решений, соответствующих точным инженерным спецификациям. Трубки с V-образной проволокой имеют широкие возможности индивидуальной настройки размеров, что обеспечивает идеальное соответствие любому применению. Стандартные варианты длины обычно составляют 3 м или 6 м, но доступны индивидуальные настройки для определенных длин, например 2,9 м или 5,85 м, чтобы удовлетворить уникальные требования к жилью.

Диаметр сита одинаково важен для пропускной способности и интеграции системы. Эти трубы могут быть изготовлены с внутренним и внешним диаметром от компактного 1 дюйма до огромных 20 дюймов. Кроме того, доступны варианты стандартных размеров в конфигурациях 2 дюйма, 3 дюйма, 4-1/2 дюйма, 6-5/8 дюйма, 8-5/8 дюйма, 10-3/4 дюйма, 12 дюймов, 14 дюймов, 16 дюймов или 20 дюймов. Такой широкий диапазон размеров гарантирует, что независимо от того, включает ли применение мелкомасштабный фармацевтический процесс или крупный городской водозабор, можно спроектировать и использовать сетчатую трубку соответствующего размера.

Точность диафрагмы и шаблоны слотов

Основное назначение сетчатой ​​трубки — отделение частиц определенного размера из потока жидкости. Таким образом, точность апертуры паза является наиболее важной характеристикой компонента. Конструкция с непрерывными пазами позволяет невероятно точно контролировать размер апертуры во время производственного процесса. Размеры отверстий щелей могут быть указаны от сверхтонких 0,002 дюйма до грубых 0,2 дюйма, что позволяет инженерам точно классифицировать частицы.

Помимо размера апертуры, рисунок прорезей также можно настроить. Стандартные размеры пазов включают 0,010 дюйма, 0,020 дюйма, 0,030 дюйма, 0,040 дюйма, 0,060 дюйма, 0,080 дюйма и 0,10 дюйма. Эти пазы могут быть расположены в виде прямых или волнистых узоров, в зависимости от конкретной динамики жидкости и характеристик частиц в процессе применения. Например, волнистые узоры иногда могут обеспечить дополнительную структурную стабильность или изменить характеристики потока, чтобы предотвратить локальное истирание или неравномерный износ. поверхность экрана.

Промышленное применение и отраслевые варианты использования

Превосходная конструкция и возможность индивидуальной настройки этих усовершенствованных фильтрующих трубок делают их незаменимыми в широком спектре тяжелой промышленности. Каждый сектор сталкивается с уникальными проблемами: от экстремального давления в подземных средах до строгих гигиенических требований в пищевой промышленности. Адаптивность конструкции с непрерывными пазами позволяет ей соответствовать и превосходить строгие требования этих разнообразных приложений.

Нефтегазовая и химическая переработка

В нефтегазовой промышленности фильтрация и сепарация имеют решающее значение для защиты дорогостоящего оборудования, перерабатывающего по переработке, и обеспечения чистоты добытых ресурсов. Сетчатые трубы используются для борьбы с песком в стволах скважин, где они предотвращают попадание абразивного песка в эксплуатационные трубы. Высокая прочность конструкции V-образной проволоки предотвращает разрушение при огромных подземных давлениях, а непрерывная прорезь обеспечивает максимальный поток углеводородов. Аналогично, на химических заводах безопасная и эффективная обработка технологических жидкостей имеет первостепенное значение. Доступность экзотических материалов, таких как Hastelloy C и титан, позволяет этим сеткам фильтровать высокоагрессивные кислоты и растворители без разложения, обеспечивая непрерывную и безопасную работу химического завода.

Водоочистка, горнодобывающая промышленность и санитарные применения

Муниципальные и промышленные системы очистки воды в значительной степени полагаются на надежную фильтрацию для удаления взвешенных твердых частиц и биологических веществ. Используя Доказано, что V-образная сетчатая труба для промышленной фильтрации в таких условиях повышает эффективность фильтрации и значительно снижает засорение по сравнению с традиционными круглыми перфорированными трубами. Незаслепывающий характер расширяющихся внутрь щелей означает, что водозаборные сетки требуют менее частой обратной промывки, что позволяет экономить энергию и воду. В горнодобывающей промышленности эти трубы используются для классификации частиц и разделения твердой и жидкой фаз, эффективного обезвоживания шламов и извлечения ценных минералов. Кроме того, гладкая, легко очищаемая поверхность вариантов из полированной нержавеющей стали делает их идеальными для фильтрации в пищевой и фармацевтической промышленности, где гигиена и предотвращение накопления бактерий являются абсолютной необходимостью.

Установка, обслуживание и долгосрочная ценность

Общая стоимость владения промышленным оборудованием определяется не только первоначальной ценой покупки, но и затратами, связанными с установкой, обслуживанием и простоем в работе. Трубчатая структура этих усовершенствованных ситовых трубок специально разработана для обеспечения удобной установки. Их жесткая конструкция позволяет легко маневрировать и интегрировать их в существующие корпуса без необходимости использования чрезмерных внутренних опорных конструкций, которые могут препятствовать потоку.

Техническое обслуживание и очистка также значительно упрощены. Поскольку конструкция с непрерывными пазами устойчива к засорению и засорению, частота необходимых циклов очистки значительно снижается. Когда необходима очистка, гладкая внешняя поверхность (особенно после полировки или пескоструйной обработки) позволяет проводить эффективную обратную промывку или механическую очистку без повреждения экрана. Эта простота обслуживания в сочетании с исключительной долговечностью материалов и конструкции обеспечивает длительный срок эксплуатации, сокращая частоту замены и сводя к минимуму дорогостоящие простои системы.

Проволочная сетчатая труба Xinlu V представляет собой высокотехнологичное, настраиваемое решение для сложных задач промышленной фильтрации, предлагающее значительные преимущества по сравнению с традиционными круглыми сетчатыми трубами благодаря конструкции с непрерывными пазами, равномерному распределению отверстий и прочной трубчатой ​​конструкции. Благодаря широкому выбору материалов, от стандартной нержавеющей стали 304 до усовершенствованных титановых сплавов, точным отверстиям щелей от 0,002 дюйма до 0,2 дюйма и легко адаптируемым размерам (диаметр от 1 дюйма до 20 дюймов, длина до 6 м), он обеспечивает исключительное управление жидкостью, уменьшает засорение и обеспечивает надежное разделение твердой и жидкой фаз в нефтегазовой, водоочистной, химической, горнодобывающей и фармацевтической промышленности.
