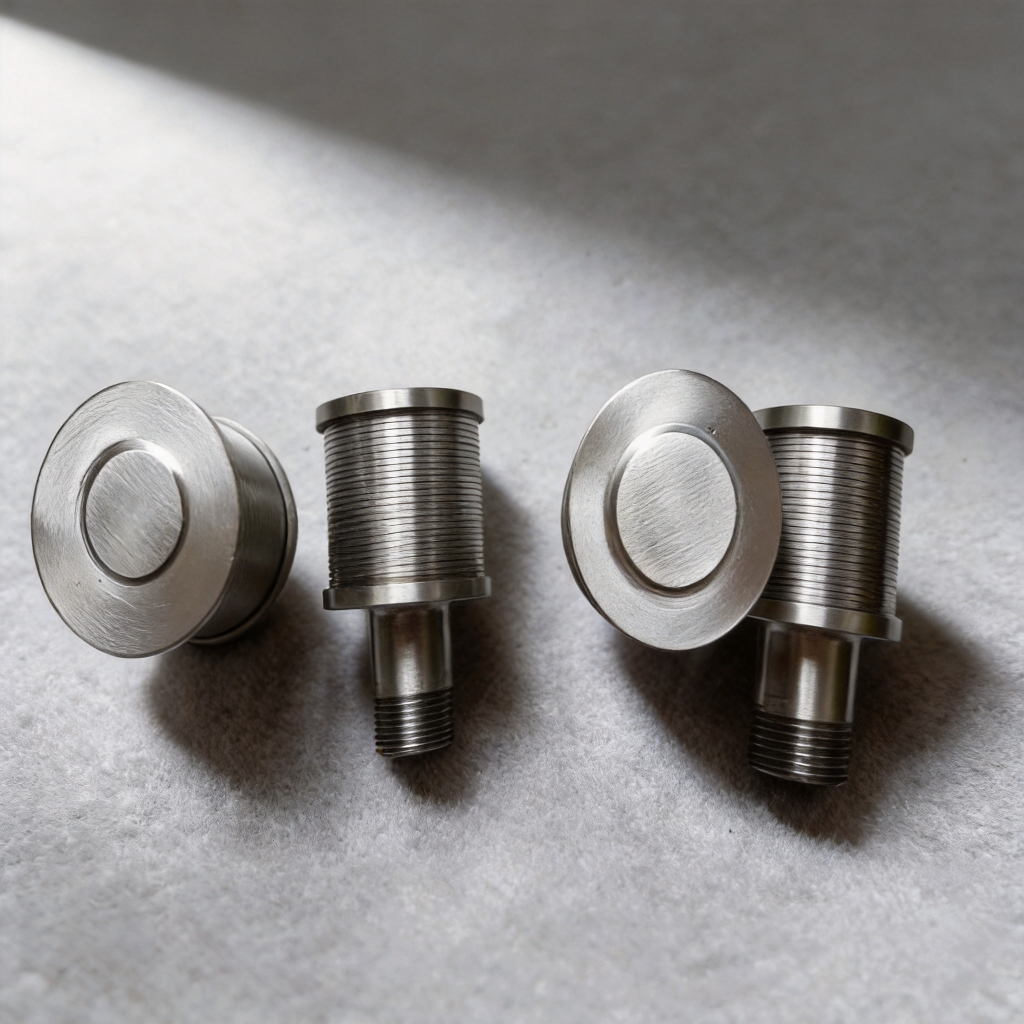

ウェッジワイヤーフィルターノズル：用途と選択ガイド

濾過コンポーネントの故障は、重大なシステムのダウンタイム、許容できない圧力降下、重要なインフラストラクチャにおける壊滅的な媒体損失につながります。プラントのオペレーターとエンジニアは、高流量と絶対的な媒体保持力のバランスをうまくとる濾過コンポーネントを指定するという課題に常に直面しています。これらのコンポーネントは、過酷な化学薬品、研磨性、または高圧の環境下でも、目詰まりしたり崩壊したりすることなく確実に機能しなければなりません。標準的なメッシュや穴あきスクリーンは、こうした厳しい条件下では故障することが多く、プロセスのボトルネックや高価なメンテナンス サイクルの原因となります。

の ウェッジ ワイヤー フィルター ノズルは 、目詰まりのない高効率の液体/固体および気体/液体分離の業界標準として機能します。連続スロット設計を利用することで、粒子の捕捉を防ぎ、連続的な流れを確保します。このガイドは、仕様、材料、製造基準を評価するための包括的なフレームワークを提供し、特定の容器要件に合わせた正確なノズル構成を選択するのに役立ちます。

• 精度がパフォーマンスを決定します。正確なスロット サイズの選択は、メディアの流出を防ぎ、システムの平衡を維持する上で最も重要な要素です。

• 材料の選択により ROI が向上します。ステンレス鋼フィルター ノズルの適切なグレードを指定すると、早期の腐食や構造的破損が防止され、ライフサイクル コストが削減されます。

• 油圧力学が重要: 圧力損失 (デルタ P) を最小限に抑え、逆洗効率を最適化するには、開口面積と流量容量を適切に評価する必要があります。

• 調達によりリスクを軽減: 専門のフィルター ノズル メーカーと提携することで、カスタム形状、検証された公差、および必須の材料試験レポート (MTR) に確実にアクセスできます。

ウェッジワイヤーフィルターノズルの工学的力学

標準的な穴あきノズルやワイヤーメッシュノズルは、連続的な流れや逆洗サイクルの下で急速に目詰まりや構造疲労を起こします。粒子が従来のメッシュスクリーンに捕捉されると、流れが制限され、差圧が急激に増加します。時間の経過とともに、逆洗による繰り返しのストレスによりメッシュが弱くなり、破裂が発生し、その後、高価なフィルター媒体が下流プロセスに失われます。現場オペレーターは、吹き飛ばされたメッシュスクリーンの交換には年間数百時間の工数がかかると頻繁に報告しています。

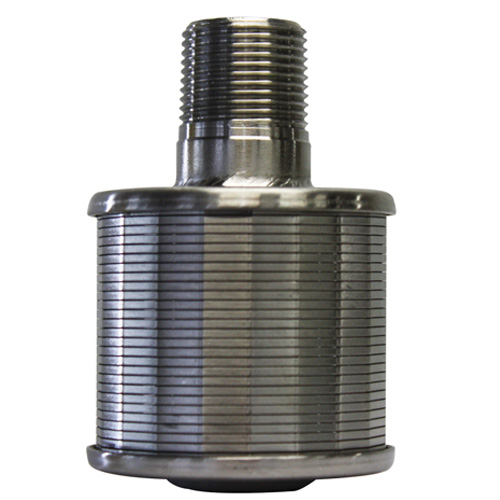

連続した V 字型のワイヤー プロファイルは、物理学によってこの問題を解決します。深層濾過とは異なり、V ワイヤー設計は表面濾過を利用します。内部ギャップが広がることで、表面スロットを通過する粒子は押し込まれることなくノズルを通過し続けることが保証されます。このセルフクリーニング機構により、固形分濃度の高い流体を取り扱う場合でも、目詰まりを防ぎ、一定の流量を維持します。私たちは、この原則が、生の取水が大量の沈泥を運ぶ地方自治体の水道施設全体にうまく適用されているのを確認しています。

構造の完全性も大きな利点です。製造プロセスには、すべての交差点でプロファイル ワイヤーを内部サポート ロッドに溶接することが含まれます。これにより、極端な破裂圧力や崩壊圧力に耐えることができる、剛性の高い高強度シリンダーが作成されます。焼結金属やワイヤーメッシュの代替品と比較して、この溶接構造は、特に激しい逆洗サージにさらされる高圧容器において優れた耐久性を提供します。エンジニアは、これらのコンポーネントが突然の圧力スパイクを受けても変形しないため、これらのコンポーネントを特別に指定します。

機械的な優位性を理解するには、サポート ロッドの断面積を考慮してください。これらのロッドはノズルの骨格を形成します。逆洗ポンプが作動すると、流れが突然逆転し、巨大な外向きの力が生じます。標準的なプラスチック ノズルはネジ付きネックで折れる可能性がありますが、溶接された金属アセンブリによりその力がスクリーン表面全体に均等に分散されます。

主なアプリケーションとユースケース

の役割 水処理フィルター ノズルは 、重力フィルター、圧力容器、暗渠システムにおいて重要です。これらのコンポーネントは水を浄化し、廃棄汚染物質を除去し、施設が NSF/ANSI 要件などの厳格な規制遵守基準を満たしていることを確認します。逆洗水を濾床全体に均等に分配し、デッドゾーンを防ぎ、各サイクル中に媒体が完全に洗浄されるようにします。適切に分配すると、不適切に設計された重力フィルターでよくある問題である泥団子の形成が防止されます。

混合メディア容器では、 砂フィルター ノズルは、 処理水の処理量を最大化しながら、細かい砂や活性炭を保持することに重点を置いています。メディアの特定の D10 サイズを抑えるために、スロット サイズを正確に調整する必要があります。これにより、下流のポンプやバルブに重大な損傷を引き起こす可能性がある暗渠システムへの砂の流入が防止されます。私たちは定期的に暗渠を検査し、不適切なスロット サイズがシステムの完全な障害につながった場合に発生します。

のユースケース 工業用濾過ノズルは、 石油化学精製、食品および飲料の製造、医薬品加工にまで拡張されています。これらの環境では、複雑な気体/液体の分離、高温、攻撃的な溶媒が必要となることがよくあります。ウェッジ ワイヤーの堅牢な構造により、過酷な工業用化学物質や熱衝撃にさらされた場合でも、構造の安定性と濾過精度を維持できます。たとえば製油所では、温度が 400 度を超える水素化処理反応器でこれらのノズルを使用しています。

採掘および鉱物処理では、ウェッジ ワイヤー ノズルが重労働の脱水と鉱物回収を処理します。これらは、標準的なプラスチックまたはメッシュ スクリーンを破壊する可能性のある研磨性の高いスラリーや極度の機械的ストレスに耐えます。さらに、イオン交換および脱塩システムでは、ウェッジ ワイヤーが樹脂トラップおよび分配器に使用されます。これらの用途では、適切な流量分布を維持しながら高価なイオン交換樹脂を保持するために、超微細なスロット サイズが必要です。

カスタム アプリケーションのステップバイステップ選択ガイド

スロット サイズを特定のメディア保持要件に合わせることが最初のステップです。スロット サイズは通常、0.05 mm ～ 2.0 mm の範囲です。開口部のサイズによって、何が通過し、何が保持されるかが正確に決まります。エンジニアは、この選択をフィルター媒体の D10 サイズに基づいて行い、スロットが媒体の漏れを防ぐのに十分小さいが、不必要な流量制限を避けるのに十分な大きさであることを確認します。

1. フィルター媒体の仕様シートを分析して、有効サイズと均一係数を決定します。

2. 動作圧力下でメディアの 99% を保持できる最大許容スロット幅を計算します。

3. 予想される最大流量に基づいて、必要な開口面積の合計を決定します。

4. 容器のチューブシートに適したネジのタイプと取り付け金具を選択します。

材料グレードと冶金によってコンポーネントの寿命が決まります。の正しいグレードを指定する ステンレス製のフィルターノズルは 腐食を防ぐために不可欠です。材料の選択を最終的に行う前に、流体の pH、塩化物濃度、動作温度を評価する必要があります。

油圧容量と開口面積を計算することは、システム全体にわたる許容可能な圧力降下の制限を超えずに目標流量を達成するために必要です。 水ろ過装置。開口面積が大きくなると、スロットを通過する速度が低下し、摩耗が最小限に抑えられ、エネルギー消費が削減されます。エンジニアは、システムの油圧を最適化するために、必要なスロット サイズと必要な空き領域のバランスを調整する必要があります。

形状と接続の評価には、NPT/BSP ねじ切り、フランジ接続、長いチューブと短いチューブの設計、および分流プレートなどの継手スタイルの選択が含まれます。カスタム形状は、従来のシステムを改修したり、独自の船舶アーキテクチャに対応したりするために必要になることがよくあります。専門家との提携 フィルター ノズルのメーカーは、 これらのカスタム フィッティングが正確な公差に従って機械加工されていることを保証します。

ライフサイクル価値とコストとパフォーマンスのトレードオフ

ウェッジ ワイヤーとプラスチックまたはポリプロピレン ノズルの初期費用を分析すると、長期的な運用コストが大幅に節約されることがわかります。プラスチック ノズルは初期資本支出が少なくて済みますが、熱ストレス、化学薬品への暴露、機械的逆洗によって急速に劣化します。ウェッジ ワイヤー ノズルは早期の構造的破損を排除し、メディアの損失をゼロにし、初期投資をはるかに上回る運用寿命を延長します。プラスチックから金属にアップグレードした工場管理者は、緊急停止が減少したと一貫して報告しています。

ウェッジワイヤーの構造的剛性と目詰まりしない性質は、逆洗効率を直接的に向上させます。 V 字型のスロットは粒子を捕捉しないため、システムは濾床をきれいに洗い流すために必要な水の量とエネルギーが少なくなります。この逆洗の時間と頻度の削減により、運用上のオーバーヘッドが直接削減され、ろ過システムの稼働時間が最大化されます。逆洗に使用する水が減れば、より多くの処理水が流通に利用できるようになります。

システムが溶接された金属コンポーネントを使用している場合、メンテナンス担当者は破損したノズルの交換に費やす時間を大幅に短縮できます。フィルターベッドごとに数百のノズルを備えた一般的な自治体のプラントでは、12 個の破損したプラスチックユニットを交換するには、フィルターベッド全体を排水し、媒体を除去し、限られたスペースに進入する必要があります。堅牢な金属コンポーネントにアップグレードすると、この繰り返し発生するメンテナンスの悪夢がなくなります。

実装のリスクと軽減戦略

不正確な公差によるメディアの流出は、運用上の重大な災害です。スロット幅の製造が適切でないと、メディアが下流プロセスに移動し、機器の損傷や製品の汚染を引き起こします。このリスクを軽減するには、設置前にメーカーから厳密な公差文書と品質管理の保証を要求してください。必ずサンプルの実行を要求し、隙間ゲージでスロットの寸法を確認してください。

ガルバニック腐食や化学的攻撃は、容器内に混入した金属が混入したり、流体の腐食性の判断を誤った場合に発生します。これはノズル構造の急速な劣化につながります。ノズルの正確な冶金学的組成を検証するために、調達前に徹底的な流体分析を実施し、材料試験レポート (MTR) を要求します。取り付けナットとワッシャーがノズル本体の冶金と一致していることを確認してください。

不均一な流量分布により、濾床内にチャネリングまたはデッドゾーンが生じます。これは通常、不適切なノズル間隔または不適切な流量サイズ設定が原因で発生します。数値流体力学 (CFD) データまたはメーカー提供のフローチャートを利用して、正確なノズルの数量と容器の暗渠全体にわたるグリッドの配置を決定します。グリッドの設計が適切でないと、濾材が不均一に移動し、濾過効率が損なわれます。

結論

高応力、連続流、またはミッションクリティカルなろ過の場合、ウェッジ ワイヤ ノズルは比類のない信頼性と長期的なパフォーマンスを提供します。決定マトリックスは単純です。スロット サイズをメディアの仕様に厳密に合わせ、流体の化学的性質と摩耗性に基づいて冶金を選択し、システム流量の要求に基づいて開口面積を計算します。

• サプライヤーに連絡する前に、正確なシステム流量、動作温度、化学プロファイルをまとめてください。

• フィルター媒体の正確な D10 仕様を決定して、必要なスロット サイズを確立します。

• 適合性を確認するには、最終候補に挙げられたメーカーに詳細な技術図面とプロトタイプ サンプルをリクエストしてください。

• 納入されたコンポーネントの冶金学的完全性を保証するには、認定された材料試験レポート (MTR) が必要です。

よくある質問

Q: 砂フィルター ノズルの標準スロット サイズはどれくらいですか?

A: 標準スロット サイズは通常 0.2 mm ～ 0.5 mm の範囲です。この寸法は濾床で使用される特定の砂メッシュの D10 サイズに基づいて計算され、最適な水の流れを確保しながら媒体を確実に保持します。

Q: プラスチック製の代替品ではなく、ステンレス製のフィルター ノズルを選択する理由は何ですか?

A: ステンレス鋼は、優れた耐熱性、高い破裂強度、そして優れた寿命を備えています。プラスチックよりもはるかに化学的劣化や摩耗に強く、積極的な逆洗サイクル中の構造破損や高価な媒体の損失を防ぎます。

Q: 水ろ過装置に必要なノズルの数はどのように計算されますか?

A: 必要数量は、容器の合計最大流量を単一ノズルの個々の流量で割ることによって計算されます。エンジニアは、濾床全体に均一な流れを確保するために必要な分配間隔も考慮に入れます。

Q: 既存のシステムを改造するために工業用濾過ノズルにカスタムネジを付けることはできますか?

A: はい。ティア 1 メーカーは、カスタム NPT、BSP、または独自のねじを提供する高度な機械加工能力を備えています。これにより、既存の暗渠プレートを変更することなく、オーダーメイドのアプリケーションへのシームレスな統合や、従来の船舶の直接交換が可能になります。

Q: ウェッジ ワイヤー フィルター ノズルが故障する原因は何ですか?

A: 故障はまれですが、設計限界を超える極端な過圧、急速な化学腐食を引き起こす不適切な材料仕様、または高速採掘やスラリー用途による深刻な摩耗によって発生する可能性があります。

Q: ウェッジ ワイヤー ノズルの掃除とメンテナンスはどのようにすればよいですか?

A: メンテナンスには通常、標準的な逆流逆洗手順が含まれます。ステンレス鋼は強力な洗浄剤に耐えられるため、汚れがひどい場合は、化学的定置洗浄 (CIP) プロトコルが使用されます。極端なスケーリングの場合には、超音波洗浄により元の開いた領域が効果的に復元されます。
