Keildrahtfilterdüsen: Anwendungs- und Auswahlhilfe

Der Ausfall von Filterkomponenten führt zu schwerwiegenden Systemausfällen, unzulässigen Druckabfällen und katastrophalen Medienverlusten in kritischen Infrastrukturen. Anlagenbetreiber und Ingenieure stehen ständig vor der Herausforderung, Filtrationskomponenten zu spezifizieren, die hohe Durchflussraten mit absoluter Medienretention in Einklang bringen. Diese Komponenten müssen in rauen chemischen, abrasiven oder Hochdruckumgebungen zuverlässig funktionieren, ohne zu verstopfen oder zusammenzubrechen. Unter diesen anspruchsvollen Bedingungen versagen Standardmaschen- und Lochsiebe häufig, was zu Prozessengpässen und teuren Wartungszyklen führt.

Der Keildraht-Filterdüsen dienen als Industriestandard für die verstopfungsfreie, hocheffiziente Trennung von Flüssigkeiten/Feststoffen und Gasen/Flüssigkeiten. Durch die Verwendung eines durchgehenden Schlitzdesigns wird das Einfangen von Partikeln verhindert und ein kontinuierlicher Durchfluss gewährleistet. Dieser Leitfaden bietet einen umfassenden Rahmen zur Bewertung von Spezifikationen, Materialien und Herstellungsstandards, um Ihnen bei der Auswahl der genauen Düsenkonfiguration für Ihre spezifischen Schiffsanforderungen zu helfen.

• Präzision bestimmt die Leistung: Die genaue Auswahl der Schlitzgröße ist der wichtigste Faktor, um ein Austreten von Medien zu verhindern und das Systemgleichgewicht aufrechtzuerhalten.

• Die Materialauswahl steigert den ROI: Die Angabe der richtigen Qualität einer Filterdüse aus Edelstahl senkt die Lebenszykluskosten, indem vorzeitige Korrosion und Strukturversagen verhindert werden.

• Hydraulikdynamik ist wichtig: Um den Druckabfall (Delta P) zu minimieren und die Rückspüleffizienz zu optimieren, ist eine ordnungsgemäße Bewertung der offenen Fläche und der Durchflusskapazität erforderlich.

• Beschaffung mindert Risiken: Die Partnerschaft mit einem spezialisierten Filterdüsenhersteller gewährleistet den Zugriff auf kundenspezifische Geometrien, verifizierte Toleranzen und wesentliche Materialtestberichte (MTRs).

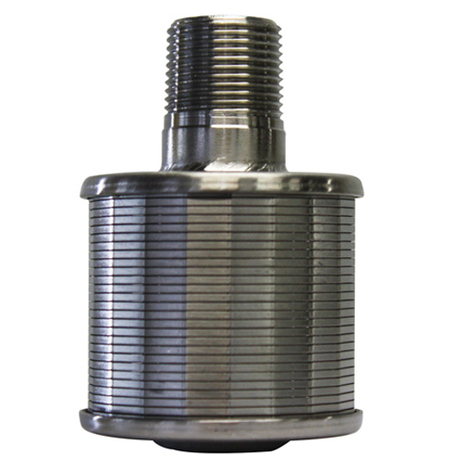

Die technische Mechanik der Keildrahtfilterdüse

Standard-Loch- oder Drahtgeflechtdüsen leiden bei kontinuierlichen Durchfluss- und Rückspülzyklen unter schneller Verstopfung und struktureller Ermüdung. Wenn Partikel in herkömmlichen Maschensieben eingeschlossen werden, behindern sie den Durchfluss und erzeugen einen plötzlichen Anstieg des Differenzdrucks. Im Laufe der Zeit wird das Gewebe durch die wiederholte Belastung durch das Rückspülen geschwächt, was zu Brüchen und dem anschließenden Verlust teurer Filtermedien an nachgelagerte Prozesse führt. Feldbetreiber berichten häufig, dass der Austausch defekter Maschensiebe jährlich Hunderte von Arbeitsstunden in Anspruch nimmt.

Das durchgehende V-förmige Drahtprofil löst dieses Problem physikalisch. Im Gegensatz zur Tiefenfiltration nutzt das V-Draht-Design eine Oberflächenfiltration. Der sich erweiternde Innenspalt stellt sicher, dass alle Partikel, die durch den Oberflächenschlitz gelangen, ohne Verkeilen durch die Düse gelangen. Dieser Selbstreinigungsmechanismus verhindert Verstopfungen und sorgt für eine konstante Durchflussrate, selbst beim Umgang mit Flüssigkeiten mit hohen Feststoffkonzentrationen. Wir sehen, dass dieses Prinzip erfolgreich in kommunalen Wasserwerken angewendet wird, in denen das Rohwasser hohe Schlammfrachten mit sich bringt.

Die strukturelle Integrität ist ein weiterer großer Vorteil. Der Herstellungsprozess besteht darin, den Profildraht an jeder Kreuzung mit den inneren Stützstäben zu verschweißen. Dadurch entsteht ein steifer, hochfester Zylinder, der extremen Berst- und Kollapsdrücken standhält. Im Vergleich zu Alternativen aus Sintermetall oder Drahtgeflecht bietet diese Schweißkonstruktion eine überlegene Haltbarkeit, insbesondere in Hochdruckbehältern, die aggressiven Rückspülströmen ausgesetzt sind. Ingenieure spezifizieren diese Komponenten speziell, weil sie sich bei plötzlichen Druckspitzen nicht verformen.

Um die mechanische Überlegenheit zu verstehen, betrachten Sie die Querschnittsfläche der Stützstangen. Diese Stäbe bilden das Rückgrat der Düse. Wenn eine Rückspülpumpe eingeschaltet wird, übt die plötzliche Strömungsumkehr eine enorme Kraft nach außen aus. Eine Standard-Kunststoffdüse könnte am Gewindehals brechen, aber eine geschweißte Metallbaugruppe verteilt diese Kraft gleichmäßig über die gesamte Sieboberfläche.

Primäre Anwendungen und Anwendungsfälle

Die Rolle der Die Filterdüse für die Wasseraufbereitung ist in Schwerkraftfiltern, Druckbehältern und Unterdrainagesystemen von entscheidender Bedeutung. Diese Komponenten reinigen Wasser, entfernen Schadstoffe und stellen sicher, dass Anlagen strenge gesetzliche Compliance-Standards wie NSF/ANSI-Anforderungen erfüllen. Sie verteilen das Rückspülwasser gleichmäßig über das Filterbett, verhindern Totzonen und stellen sicher, dass das Medium bei jedem Zyklus gründlich gereinigt wird. Durch die richtige Verteilung wird die Bildung von Schlammballen verhindert, ein häufiges Problem bei schlecht konzipierten Schwerkraftfiltern.

In Behältern mit gemischten Medien gelten die Anforderungen für a Sandfilterdüsen konzentrieren sich darauf, feinen Sand oder Aktivkohle zurückzuhalten und gleichzeitig einen maximalen Durchsatz an aufbereitetem Wasser zu ermöglichen. Die Schlitzgröße muss genau kalibriert sein, um die spezifische D10-Größe des Mediums zu berücksichtigen. Dadurch wird verhindert, dass der Sand in das Unterdrainagesystem wandert, was sonst zu schweren Schäden an nachgeschalteten Pumpen und Ventilen führen würde. Wir inspizieren routinemäßig Underdrains, bei denen eine falsche Schlitzgröße zu einem vollständigen Systemausfall führte.

Anwendungsfälle für die Industrielle Filtrationsdüsen erstrecken sich auf die petrochemische Raffination, die Lebensmittel- und Getränkeproduktion sowie die pharmazeutische Verarbeitung. In diesen Umgebungen sind häufig komplexe Gas-/Flüssigkeitstrennungen, hohe Temperaturen und aggressive Lösungsmittel erforderlich. Die robuste Konstruktion des Keildrahtes ermöglicht die Aufrechterhaltung der strukturellen Stabilität und Filtrationsgenauigkeit, selbst wenn er aggressiven Industriechemikalien und Temperaturschocks ausgesetzt ist. Raffinerien setzen diese Düsen beispielsweise in Hydrotreating-Reaktoren ein, in denen Temperaturen über 400 Grad Celsius herrschen.

Im Bergbau und in der Mineralverarbeitung übernehmen Keildrahtdüsen die anspruchsvolle Entwässerung und Mineralrückgewinnung. Sie halten stark abrasiven Schlämmen und extremer mechanischer Belastung stand, die herkömmliche Kunststoff- oder Maschensiebe zerstören würden. Darüber hinaus wird Keildraht in Ionenaustausch- und Entmineralisierungssystemen in Harzfallen und -verteilern verwendet. Diese Anwendungen erfordern ultrafeine Schlitzgrößen, um teure Ionenaustauscherharze zurückzuhalten und gleichzeitig eine angemessene Strömungsverteilung aufrechtzuerhalten.

Schritt-für-Schritt-Anleitung zur Auswahl benutzerdefinierter Anwendungen

Der erste Schritt besteht darin, die Steckplatzgröße an die spezifischen Anforderungen an die Medienaufbewahrung anzupassen. Die Schlitzgrößen liegen typischerweise zwischen 0,05 mm und 2,0 mm. Die Öffnungsgröße bestimmt genau, was durchgeht und was zurückgehalten wird. Ingenieure stützen diese Auswahl auf die D10-Größe des Filtermediums und stellen sicher, dass der Schlitz klein genug ist, um ein Austreten des Mediums zu verhindern, aber groß genug, um unnötige Durchflussbeschränkungen zu vermeiden.

1. Analysieren Sie das Datenblatt des Filtermediums, um die effektive Größe und den Gleichmäßigkeitskoeffizienten zu bestimmen.

2. Berechnen Sie die maximal zulässige Schlitzbreite, um 99 % der Medien unter Betriebsdruck zurückzuhalten.

3. Bestimmen Sie die insgesamt erforderliche offene Fläche basierend auf der maximal erwarteten Durchflussrate.

4. Wählen Sie den passenden Gewindetyp und die passenden Befestigungsteile für den Rohrboden des Behälters.

Materialqualität und Metallurgie bestimmen die Lebensdauer des Bauteils. Angabe der korrekten Note von a Eine Filterdüse aus Edelstahl ist zur Vermeidung von Korrosion unerlässlich. Sie müssen den pH-Wert, die Chloridkonzentration und die Betriebstemperatur der Flüssigkeit bewerten, bevor Sie die Materialauswahl abschließen.

Die Berechnung der hydraulischen Kapazität und der offenen Fläche ist erforderlich, um die Zieldurchflussraten zu erreichen, ohne die akzeptablen Druckabfallgrenzen über die gesamte Fläche zu überschreiten Wasserfiltrationsausrüstung . Eine größere offene Fläche verringert die Geschwindigkeit durch die Schlitze, was den Verschleiß minimiert und den Energieverbrauch senkt. Ingenieure müssen die erforderliche Schlitzgröße mit der erforderlichen offenen Fläche in Einklang bringen, um die Systemhydraulik zu optimieren.

Die Bewertung von Geometrie und Verbindungen umfasst die Auswahl von Anschlussarten wie NPT/BSP-Gewinde, Flanschverbindungen, langen oder kurzen Rohrkonstruktionen und Strömungsverteilungsplatten. Für die Nachrüstung älterer Systeme oder die Anpassung einzigartiger Schiffsarchitekturen sind häufig kundenspezifische Geometrien erforderlich. Zusammenarbeit mit einem Spezialisten Der Filterdüsenhersteller stellt sicher, dass diese kundenspezifischen Anschlüsse mit genauen Toleranzen bearbeitet werden.

Lebenszykluswert und Kosten-Leistungs-Kompromisse

Die Analyse der Vorabkosten von Keildrahtdüsen im Vergleich zu Kunststoff- oder Polypropylendüsen zeigt erhebliche langfristige Betriebseinsparungen. Während Kunststoffdüsen geringere Anfangsinvestitionen erfordern, verschlechtern sie sich unter thermischer Belastung, chemischer Einwirkung und mechanischer Rückspülung schnell. Keildrahtdüsen verhindern vorzeitiges Strukturversagen, was zu keinem Medienverlust und einer längeren Betriebslebensdauer führt, die die Anfangsinvestition bei weitem übersteigt. Werksleiter, die von Kunststoff auf Metall umsteigen, berichten durchweg von weniger Notabschaltungen.

Die strukturelle Steifigkeit und die nicht verstopfende Eigenschaft des Keildrahtes verbessern direkt die Effizienz der Rückspülung. Da die V-förmigen Schlitze keine Partikel einfangen, benötigt das System eine geringere Wassermenge und weniger Energie, um das Filterbett sauberzuspülen. Diese reduzierte Dauer und Häufigkeit der Rückspülung senkt direkt den Betriebsaufwand und maximiert die Betriebszeit des Filtersystems. Weniger Wasser für die Rückspülung bedeutet, dass mehr aufbereitetes Wasser für die Verteilung zur Verfügung steht.

Wartungsteams verbringen deutlich weniger Zeit damit, defekte Düsen auszutauschen, wenn ein System geschweißte Metallkomponenten verwendet. In einer typischen kommunalen Anlage mit Hunderten von Düsen pro Filterbett erfordert der Austausch eines Dutzends kaputter Kunststoffeinheiten die Entleerung des gesamten Bettes, die Entfernung des Mediums und die Durchführung eines Zugangs in engen Räumen. Durch die Umrüstung auf robuste Metallkomponenten entfällt dieser wiederkehrende Wartungsalptraum.

Implementierungsrisiken und Minderungsstrategien

Medienaustritt aufgrund ungenauer Toleranzen ist eine große Betriebskatastrophe. Wenn die Schlitzbreiten schlecht gefertigt sind, wandern Medien in nachgelagerte Prozesse und verursachen Geräteschäden und Produktverunreinigungen. Um dieses Risiko zu mindern, verlangen Sie vor der Installation von Ihrem Hersteller eine strenge Toleranzdokumentation und Qualitätskontrollgarantien. Fordern Sie immer einen Probelauf an und überprüfen Sie die Schlitzabmessungen mit einer Fühlerlehre.

Galvanische Korrosion und chemischer Angriff treten auf, wenn inkompatible Metalle im Behälter gemischt werden oder wenn die Korrosivität der Flüssigkeit falsch eingeschätzt wird. Dies führt zu einer schnellen Verschlechterung der Düsenstruktur. Führen Sie vor der Beschaffung eine gründliche Flüssigkeitsanalyse durch und fordern Sie Materialtestberichte (MTRs) an, um die genaue metallurgische Zusammensetzung der Düsen zu überprüfen. Stellen Sie sicher, dass die Befestigungsmuttern und Unterlegscheiben zur Metallurgie des Düsenkörpers passen.

Eine ungleichmäßige Strömungsverteilung führt zu Kanalbildung oder Totzonen innerhalb des Filterbetts. Dies ist in der Regel auf einen falschen Düsenabstand oder eine falsche Durchflussgröße zurückzuführen. Nutzen Sie CFD-Daten (Computational Fluid Dynamics) oder vom Hersteller bereitgestellte Flussdiagramme, um die exakten Düsenmengen und die Gitterplatzierung im Unterboden des Behälters festzulegen. Ein schlecht konstruiertes Gitter führt dazu, dass sich das Filtermedium ungleichmäßig verschiebt, was die Filtereffizienz beeinträchtigt.

Abschluss

Für hochbeanspruchte, kontinuierliche Durchfluss- oder unternehmenskritische Filtration bieten Keildrahtdüsen unübertroffene Zuverlässigkeit und Langzeitleistung. Die Entscheidungsmatrix ist einfach: Richten Sie die Schlitzgröße streng nach Ihren Medienspezifikationen aus, wählen Sie die Metallurgie basierend auf der Flüssigkeitschemie und der Abrasivität aus und berechnen Sie die offene Fläche basierend auf den Durchflussanforderungen des Systems.

• Stellen Sie genaue Systemdurchflussraten, Betriebstemperaturen und chemische Profile zusammen, bevor Sie Lieferanten kontaktieren.

• Bestimmen Sie die genaue D10-Spezifikation Ihres Filtermediums, um die erforderliche Schlitzgröße festzulegen.

• Fordern Sie detaillierte technische Zeichnungen und Prototypmuster von ausgewählten Herstellern an, um die Passgenauigkeit zu überprüfen.

• Fordern Sie zertifizierte Materialtestberichte (MTRs) an, um die metallurgische Integrität der gelieferten Komponenten zu gewährleisten.

FAQ

F: Was ist die Standardschlitzgröße für eine Sandfilterdüse?

A: Die Standardschlitzgröße liegt normalerweise zwischen 0,2 mm und 0,5 mm. Diese Abmessung wird auf der Grundlage der D10-Größe des spezifischen Sandgewebes berechnet, das im Filterbett verwendet wird, um sicherzustellen, dass das Medium zurückgehalten wird und gleichzeitig ein optimaler Wasserfluss ermöglicht wird.

F: Warum sollte man eine Filterdüse aus Edelstahl gegenüber Alternativen aus Kunststoff wählen?

A: Edelstahl bietet eine hervorragende Temperaturbeständigkeit, höhere Berstfestigkeit und eine außergewöhnliche Langlebigkeit. Es widersteht chemischem Abbau und abrasivem Verschleiß weitaus besser als Kunststoff und verhindert so Strukturversagen und kostspieligen Medienverlust bei aggressiven Rückspülzyklen.

F: Wie berechnet man die erforderliche Anzahl an Düsen für Wasserfiltergeräte?

A: Die erforderliche Menge wird berechnet, indem die gesamte maximale Durchflussrate des Behälters durch die individuelle Durchflusskapazität einer einzelnen Düse dividiert wird. Die Ingenieure berücksichtigen auch den erforderlichen Verteilungsabstand, um eine gleichmäßige Strömung über das gesamte Filterbett sicherzustellen.

F: Kann eine Industriefiltrationsdüse mit einem individuellen Gewinde versehen werden, um bestehende Systeme nachzurüsten?

A: Ja. Führende Hersteller verfügen über fortschrittliche Bearbeitungsmöglichkeiten, um kundenspezifische NPT-, BSP- oder proprietäre Gewinde bereitzustellen. Dies ermöglicht eine nahtlose Integration in maßgeschneiderte Anwendungen oder den direkten Austausch in älteren Behältern, ohne die vorhandene Unterablaufplatte zu modifizieren.

F: Was verursacht den Ausfall einer Spaltdrahtfilterdüse?

A: Ausfälle kommen selten vor, können jedoch aufgrund von extremem Überdruck über die Auslegungsgrenzen hinaus, falscher Materialspezifikation, die zu schneller chemischer Korrosion führt, oder starkem abrasivem Verschleiß durch Hochgeschwindigkeitsbergbau und Schlammanwendungen auftreten.

F: Wie reinigt und pflegt man Spaltdrahtdüsen?

A: Die Wartung umfasst in der Regel Standardverfahren zur Rückspülung im Gegenstrom. Bei starker Verschmutzung kommen chemische Clean-In-Place (CIP)-Protokolle zum Einsatz, da der Edelstahl aggressiven Reinigungsmitteln standhält. In extremen Fällen von Ablagerungen stellt die Ultraschallreinigung den ursprünglichen offenen Bereich effektiv wieder her.
